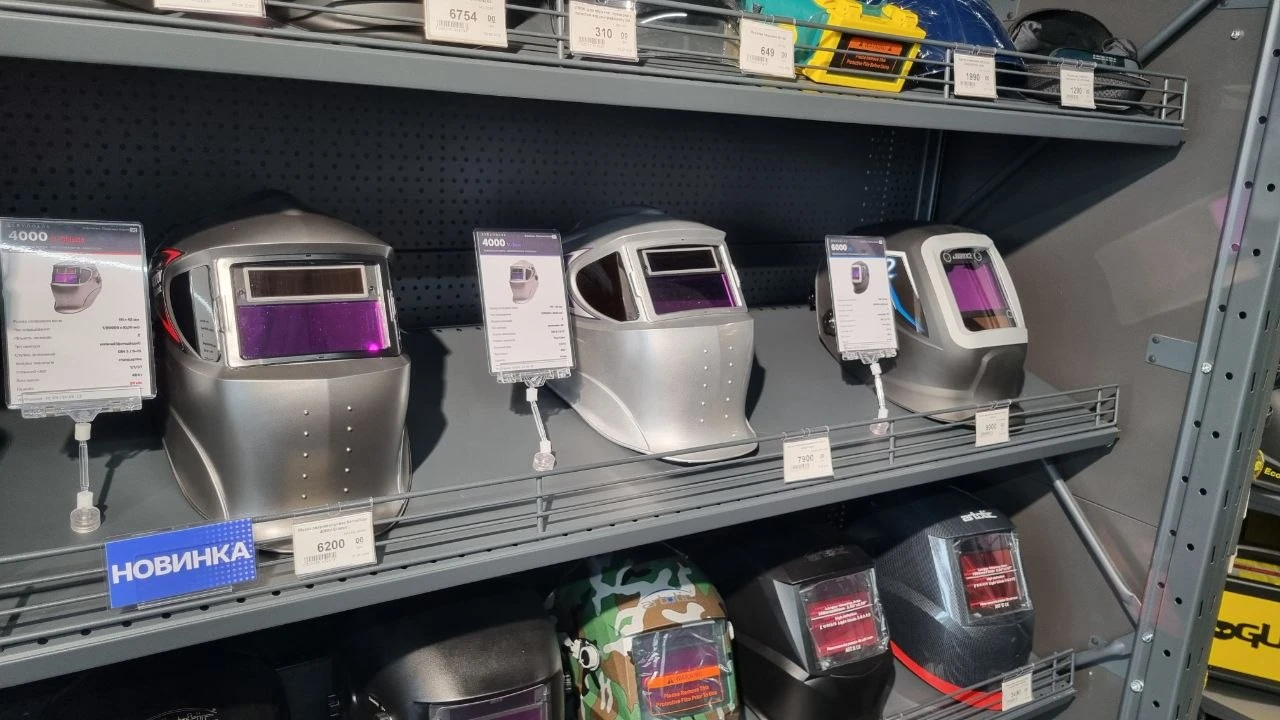

На корпусі будь-якої маски-хамелеона є рядок на кшталт «4/9–13 1/1/1/2» або «DIN 4/5–8/9–13». Продавці зазвичай пишуть «оптика 1/1/1/1» і на цьому зупиняються. Але саме ці цифри визначають, чи будуть очі втомлюватися після зміни, чи буде видно ванну на малому струмі і чи встигне фільтр затемнитися
при підпалі дуги. Розберемо маркування по порядку.
Як виглядає маркування
Типове маркування фільтра має такий вигляд:
4 / 9–13 DIN 1 / 1 / 1 / 2
- 4 — ступінь затемнення у світлому стані;
- 9–13 — діапазон затемнення під час зварювання;
- DIN — шкала затемнення, в якій вказані ці ступені;
- 1/1/1/2 — оптичний клас.
Оптичний клас: чотири цифри, які видно очима
Кожна цифра оцінюється від 1 (найкраще) до 3. Порядок завжди однаковий.
- Оптична якість — чи немає спотворень, як у дешевому склі. Клас 3 дає «хвилясту» картинку, від неї за кілька годин болить голова.
- Розсіювання світла — наскільки чисте зображення. Мікродефекти та бруд усередині фільтра роблять картинку «молочною».
- Однорідність затемнення — чи однаковий фільтр по всій площі. При класі 2–3 видно світліші й темніші плями.
- Залежність від кута огляду — чи темнішає фільтр, коли дивитися збоку. Для роботи в незручних положеннях, наприклад під трубою чи в стельових швах, ця цифра найважливіша.
Як читати на практиці. 1/1/1/2 — нормальна робоча маска: остання цифра 2 у більшості моделей означає лише невелике затемнення по краях. 1/1/1/1 варто брати, якщо варите багато, особливо TIG на малих струмах, де треба добре бачити ванну. Маски з класом 3 в будь-якій позиції краще
не брати для щоденної роботи.
DIN: ступені затемнення
Чим більше число DIN, тим темніший фільтр.
- Світлий стан (DIN 3–4). У ньому ви ставите електрод, бачите розмітку і деталь. DIN 3 світліший, з ним комфортніше.
- Темний стан. У простих масках він фіксований (наприклад, DIN 11). У регульованих — діапазон: 9–13 для зварювання, 5–8 для різання та газового зварювання.
- Режим Grind (шліфування). Фільтр не затемнюється, і маску можна не знімати під час зачищення шва болгаркою.
Орієнтовна таблиця DIN під процес і струм
| Процес | Струм | DIN |
|---|---|---|
| MMA (електрод) | 40–80 A | 10 |
| MMA | 80–175 A | 11 |
| MMA | 175–300 A | 12 |
| MIG/MAG (сталь) | 80–100 A | 10 |
| MIG/MAG | 100–175 A | 11 |
| MIG/MAG | 175–300 A | 12 |
| MIG алюміній | 100–250 A | 12–13 |
| TIG | 20–40 A | 9–10 |
| TIG | 40–100 A | 10–11 |
| TIG | 100–175 A | 12 |
| Повітряно-плазмове різання | до 60 A | 9–11 |
Таблиця орієнтовна. Якщо після зміни очі «печуть» або перед очима залишаються світлі плями — додайте +1 DIN. Якщо ванну погано видно, а очі не втомлюються, можна спробувати −1. Для MIG/MAG ставте на одиницю темніше, ніж для електрода на тому самому струмі: дуга яскравіша і дає більше
ультрафіолету.
Час спрацювання
Пишеться як дріб: 1/10 000, 1/25 000 або 1/30 000 с. Це час, за який фільтр переходить зі світлого стану в темний.
- 1/10 000 с — мінімум для любительської роботи.
- 1/25 000 с і швидше — для тих, хто варить багато прихваток. Кожен підпал — це спалах, і на сотнях прихваток за зміну різниця відчутна.
Окремо від часу спрацювання в масці можна налаштувати:
- Затримку (Delay). Скільки фільтр лишається темним після згасання дуги. На великих струмах ставлять довшу затримку, бо метал ще світиться.
- Чутливість (Sensitivity). Підвищують для TIG на малих струмах, щоб фільтр не «блимав». Знижують, якщо поруч працює інший зварник і маска реагує на чужу дугу.
Датчики, площа огляду, живлення
Маски одного класу можуть мати зовсім різне вікно огляду — від вузького прямокутного до великого панорамного.
- Кількість датчиків — 2 або 4. Два датчики достатньо для роботи «перед собою». Чотири потрібні, якщо часто варите збоку, знизу або частину дуги закриває деталь: менше шансів, що фільтр не затемниться.
- Площа огляду. Зазвичай від 90×35 до 100×80 мм і більше. Велике вікно зручніше, але на дешевих моделях частіше має гірший оптичний клас по краях.
- Живлення. Майже всі маски мають сонячну батарею плюс змінну батарейку (CR2032, CR2450). Маска «без батарейки» в холодному гаражі після тривалого простою може не затемнитися з першого спалаху. Замінну батарейку краще мати.
Як перевірити маску перед покупкою
- Подивитися оптичний клас. Для щоденної роботи — не гірше 1/1/1/2.
- Перевірити діапазон DIN під свої процеси: для різання потрібен 5–8, для TIG на малих струмах — 9 у діапазоні.
- Дізнатися, чи є регулювання затримки і чутливості, а також режим Grind.
- Перевірити, чи продаються запасні зовнішні та внутрішні захисні скла під цю модель. Вони розходяться найшвидше, і рідкісний розмір потім важко знайти.
Порівняти моделі з однаковим DIN, але різним оптичним класом і кількістю датчиків зручно в каталозі. Наприклад, маски-хамелеони в каталозі argon.in.ua мають ці параметри в характеристиках кожної моделі.
Коротко
- 1/1/1/1 — найкраща оптика.
- 1/1/1/2 — нормальний робочий варіант.
- Будь-яка «3» — не для щоденної роботи.
- DIN 9–13 покриває електрод, напівавтомат і TIG.
- DIN 5–8 — для різання.
- 1/25 000 с і 4 датчики — для тих, хто варить багато і в різних положеннях.
