Поганий шов рідко виникає через одну єдину причину. Зазвичай це збіг кількох факторів: трохи забруднений метал, трохи збитий кут пальника, або ж зношений наконечник — і ось уже результат не зовсім ідеальний. Досвідчений зварник може визначити проблему за звуком дуги та виглядом валика, але навіть з роками практики деякі причини можуть залишатися неочевидними. Нижче ви знайдете вісім найпоширеніших дефектів при зварюванні напівавтоматом, причини та способи їх усунути. Тут також є коментарі від практиків, які набили руку не на одній тисячі метрів шва.

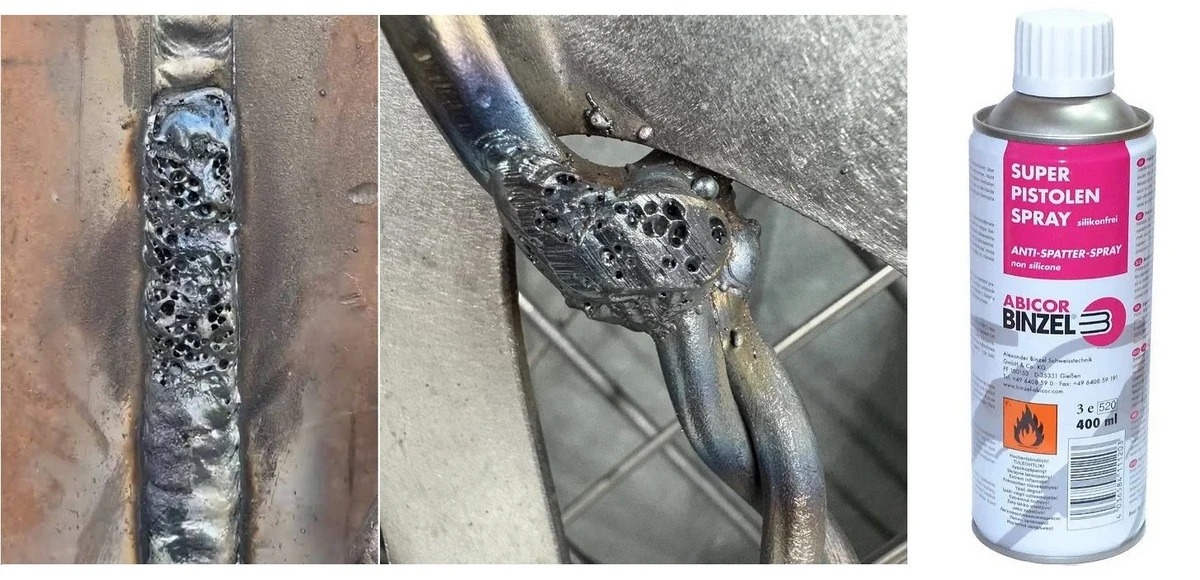

1. Пористість: дірки в шві, яких не повинно бути
Пористість — це один з найпоширеніших дефектів при MIG/MAG зварюванні. Газові бульбашки, які потрапляють у процесі кристалізації, утворюють пори всередині або на поверхні шва. В результаті шов виглядає, як губка, і це суттєво знижує його міцність.
Причини:
- Недостатній або порушений захист газом — вітер, протяг, забруднене сопло.
- Забруднена поверхня металу: іржа, фарба, масло, волога.
- Завеликий виліт дроту з сопла (норма — не більше 12–15 мм).
- Надмірний кут нахилу пальника.
- Забруднений або зволожений захисний газ у балоні.
Що роблять практики: «Перше, що я перевіряю, коли щось не так — це сопло. Якщо сопло забите, газове покриття буде неповним, і люди часто шукають проблему де завгодно, тільки не там. Хвилина на чистку сопла може вирішити проблему в половині випадків.»
Лайфхак від досвідчених зварників: перед початком роботи нанесіть антипригарний спрей на сопло — це допоможе уникнути налипання бризок, і вам доведеться чистити сопло набагато рідше.
2. Непровар: шов лежить зверху, але металу не торкається
Непровар виникає, коли метал шва не зливається повністю з основним металом або попереднім валиком. Основна причина цього — неправильний кут пальника або занадто висока швидкість руху.
Причини:
- Недостатній струм для даної товщини металу.
- Завелика швидкість руху — дуга не встигає проплавити метал.
- Неправильний кут пальника — дуга йде мимо кромки.
- Іржа або окалина на поверхні, що заважає злиттю.
Як перевірити: якщо шов легко відривається від металу при ударі молотком — це непровар. Шов тримається на поверхні, але не зварений з нею.
Апарат із якісним регулюванням струму дозволяє точніше налаштувати параметри під товщину металу. Ознайомитися з актуальним асортиментом можна в каталозі зварювальних напівавтоматів в магазині Optoweek: тут ви знайдете як побутові, так і професійні моделі для різних матеріалів і задач, а також комплектуючі та розхідники. І не забудьте про кваліфікованих продавців, які допоможуть вам підібрати найкращий напівавтомат для зварювання!

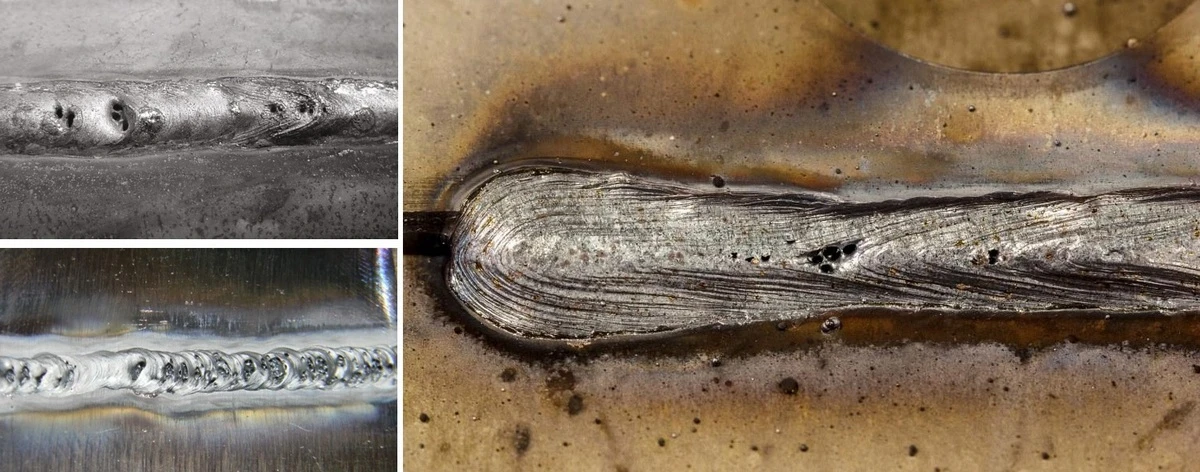

3. Підріз: канавка вздовж шва, яка руйнує з’єднання
Підріз — це борозна, що виплавляється в основному металі вздовж краю шва і не заповнюється металом шва. Ця нерівність послаблює носок шва і збільшує ризик утворення тріщин.
Причини:
- Завеликий зварювальний струм або напруга.
- Занадто висока швидкість руху пальника.
- Неправильний кут пальника до поверхні.
Рішення: знизити струм, сповільнити рух, тримати кут нахилу пальника 10–15° від вертикалі. При роботі на кутових швах — направляти дугу в корінь з’єднання, а не на кромку.

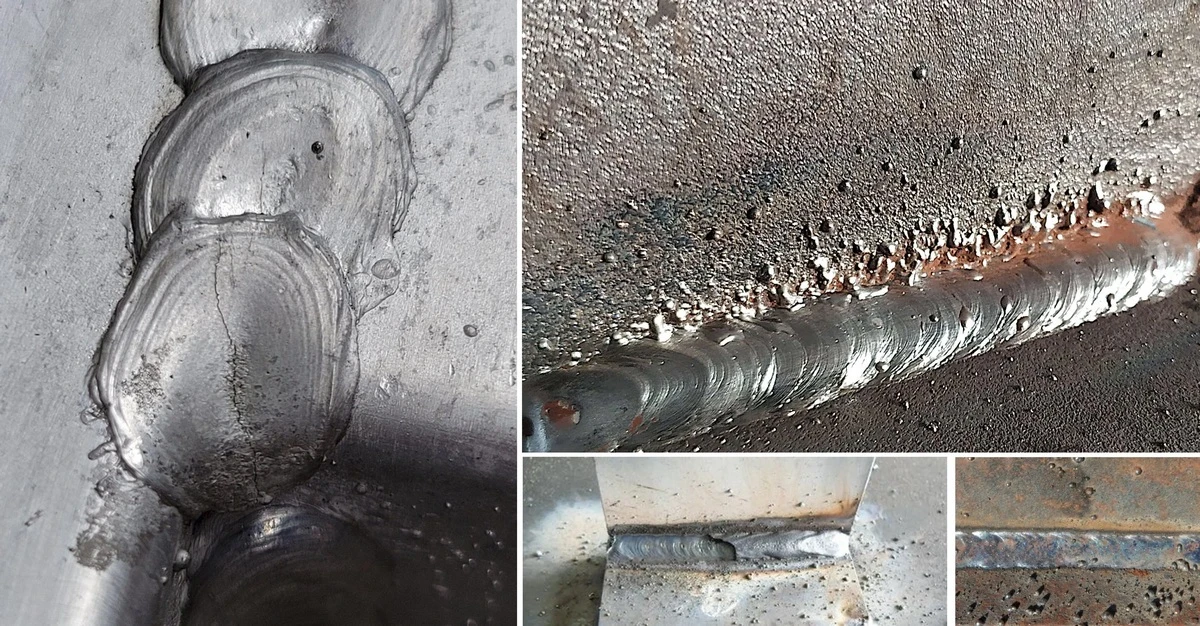

4. Надмірні бризки: металевий «дощ» навколо шва
Бризки — не просто естетична проблема. Вони засмічують сопло, налипають на деталь і знижують якість газового захисту.
Причини:
- Незбалансовані параметри: напруга і швидкість подачі дроту не узгоджені.
- Забруднений дріт або метал — іржа і окалина «вибухають» у дузі.
- Завеликий виліт дроту з сопла.
- Неправильний захисний газ або його нестача.
Таблиця діагностики бризок:
| Характер бризок | Найімовірніша причина |
| Великі, розлітаються далеко | Завелика напруга |
| Дрібні, рясні | Занадто повільна подача дроту |
| Нерівномірні, зі стріляниною | Забруднений дріт або метал |
| Бризки налипають на сопло | Засмічений або неправильний газ |
Порада практика: «Звук правильно налаштованого напівавтомата — рівне шипіння, схоже на смажену цибулю. Якщо чуєте хлопки і стрілянину — щось не так з балансом параметрів. Не дивіться на шов, слухайте дугу.»
5. Прожог: дірка в металі замість шва
Прожог характерний для тонкого металу або при завеликому струмі. Дуга прогорає крізь метал, залишаючи отвір.
Причини:
- Струм завеликий для даної товщини.
- Занадто повільний рух пальника — дуга перегріває одну зону.
- Зварювання на вже перегрітому металі без охолодження.
Як уникнути: для металу до 1,5 мм — переривчасті точкові шви з паузами для охолодження. Це дозволяє проварити з’єднання без наскрізного прогоряння. Правильний кут пальника — 10–15° кутом вперед або назад залежно від застосування.
6. Нестабільна дуга: стрибає, гасне, «плюється»
Нестабільна дуга — це симптом, а не окремий дефект. За нею зазвичай стоїть одна з кількох причин.
Причини:
- Знос або засмічення контактного наконечника.
- Погане заземлення — іржа, фарба або слабкий контакт кліми з деталлю.
- Пошкоджений або забруднений канал подачі дроту в рукаві.
- Нерівна подача дроту через знос роликів подавального механізму.
Порада практика: «Погане заземлення — найбільш недооцінена причина проблем з дугою. Люди міняють наконечники, крутять налаштування, а проблема — у місці підключення кліми. Зачистіть метал під клему і спробуйте.»
7. Нерівний валик: хвилястий, вузький в одних місцях і широкий в інших
Рівний шов — це ритм і м’язова пам’ять. Але є і технічні причини нерівності.
Причини:
- Нерівномірна швидкість руху — прискорення і сповільнення по ходу шва.
- Нестабільна подача дроту через знос лайнера або роликів.
- Вібрація або незручна позиція зварника.
Практичний момент: лайнер у рукаві пальника має свій ресурс. Забруднений або погнутий лайнер дає нерівну подачу дроту, яка проявляється саме як нерівний валик. Привід-ролики зношуються, їх канавки сплющуються і проковзують — перевіряйте їх регулярно і підбирайте під тип дроту: V-подібний паз для суцільного дроту, насічений — для порошкового.
8. Тріщини в шві: найнебезпечніший дефект
Тріщини в зварному шві — критичний дефект, який може призвести до руйнування конструкції. Бувають гарячі (виникають при охолодженні) і холодні (з’являються через деякий час після зварювання).
Причини гарячих тріщин:
- Надмірний вміст сірки або фосфору в метал.і
- Неправильне співвідношення ширини і глибини шва.
- Занадто швидке охолодження.
Причини холодних тріщин:
- Водень у зоні зварювання — від вологого дроту, вологого газу або забрудненого металу.
- Відсутність підігріву при зварюванні загартованих або товстих сталей.
Головне правило: тріщини не заварюють поверх. Потрібно повністю видалити дефектну зону і перезварити з дотриманням правильних параметрів і чистотою поверхні.
Чеклист перед зварюванням: 5 хвилин, які рятують шов
Більшість дефектів можна попередити ще до того, як торкнутись дугою до металу:
- Очистити метал — зачистити до блиску в зоні шва, зняти фарбу, іржу, масло.
- Перевірити сопло — без бризок і нагару всередині.
- Перевірити наконечник — відцентрований, без слідів зносу по отвору.
- Перевірити заземлення — кліма на чистому металі, контакт щільний.
- Перевірити виліт дроту — не більше 12–15 мм від торця сопла.
П’ять пунктів, одна хвилина кожен. Більшість дефектів зі списку вище не виникнуть взагалі.
