За своєю формою сталеві труби можуть бути не тільки круглого, а й овального, прямокутного, квадратного перерізу.
Незважаючи на таку різноманітність, всі вони мають в основному два типи параметрів:
- технічні;
- геометричні.
Геометричні розміри труб представлені такими характеристиками, як зовнішній діаметр, товщина стінки або співвідношення зовнішнього та внутрішнього розміру та довжина. Розміри труб, що нормуються державними стандартами (ДСТУ).
Різні ДСТУ розробляються як з різними способами виготовлення, але й різних матеріалів, застосовуваних у виробництві. На українському ринку переважно прийнято вказувати діаметри труб у мм (міліметрах), але можна також зустріти і в дюймах. Останні найчастіше вказуються для імпортного виробництва. Довжина трубного прокату стандартно вимірюється за метри.
Види сталевих труб
Діаметр не є єдиною характеристикою, за якою відрізняються “СТ”, не менш важливим параметром є метод їх виробництва, що також є ключовим моментом при їх виборі.
- Прямошовні (електрозварні). Для їх виробництва застосовується листова сталь (штрипс), яку за допомогою спеціального обладнання згинають до необхідного діаметра, після цього краї з’єднуються за допомогою зварювання. Зварювальні роботи гарантують мінімальну ширину шва, що дозволяє використовувати цю продукцію для спорудження водопровідних та газових магістралей. Найчастіше матеріалом служить вуглецева або низьколегована сталь. Показники готової продукції регламентуються такими документами: ДСТУ 10704:2001, ДСТУ 10705:2001, ДСТУ 10706:2002.
- Потрібно звернути увагу на те, що труба яку виготовили відповідно до стандарту ДСТУ 10706:2002, має підвищену міцність серед собі подібних – після того, як був зроблений перший сполучний шов, він зміцнюється додатково ще двома зсередини і двома зовні. Нормативні акти вказують діаметри продукції, виготовленої за допомогою електрозварювання. Їх розмір становить від 10 до 1420 мм.
- Спіральношовні. Для виготовлення такого виду продукції використовують сталь у рулонах. Дані вироби також мають шов, але в порівнянні з попереднім видом виробу він ширший, відповідно і здатність витримувати внутрішній тиск у таких труб нижче. Цю продукцію застосовують при спорудженні систем газопроводу. Даний вид труб регламентується ДСТУ 8696:2014.
- Безшовні. Виготовлення продукції такого типу полягає у деформації спеціальних сталевих заготовок. Деформація виконується як із впливом високих температур, так і холодним методом (ДСТУ 8732:2017, ДСТУ 8731:2017 та ДСТУ 8734:2017 відповідно). Відсутність шва є позитивним відображенням на міцності – внутрішній тиск рівномірно розподіляється по стінках (не має «ослаблених» місць).
Щодо зовнішніх дм., то варто зауважити, що нормативні акти контролюють їх виробництво до значення 250 мм. При придбанні виробів, чий діаметр більший за вказаний, доводиться лише довіритися сумлінності виробника.

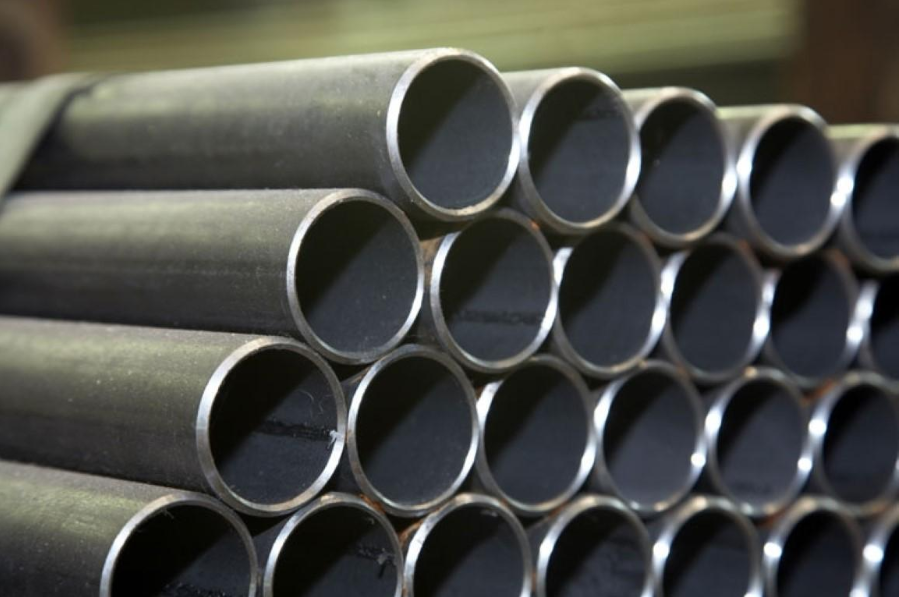

Зовнішні діаметри сталевих труб
Класифікація металевих труб на малі, середні та великі проводиться саме по зовнішньому дм. (Dн).
Стандартні дм. наведено у наступній таблиці:
| Категорія диаметрів | Розміри, мм. |
|---|---|
| Малі | 10; 10,2; 12; 13; 14; (15); 16; (17); 18; 19; 20; 21,3; 22; (23); 24; 25; 26; 27; 28; 30; 32; 33; 33,7; 35; 36; 38; 40; 42; 44,5; 45; 48; 48,3; 51; 53; 54; 57; 60; 63,5; 70; 73; 76; 88; 89; 95; 102; 108. |
| Середні | 114; 127; 133; 140; 152; 159; 168; 177,8; 180; 193,7; 219; 244,5; 273; 325; 355,6; 377; 406,4; 426; (478); 530. |
| Великі | 530; 630; 720; 820; 920; 1020; 1120; 1220; 1420. |
Найчастіше використовуються труби наступних діаметрів: 426, 530, 159, 219, 720, 920, 273, 325, 1420 та 1220 міліметрів.
Труби – таблиця зовнішніх дм. в міліметрах та дюймах:
| Зовнішній діаметр (Dh), труби, мм за ГОСТ та DIN / EN | ||||||
|---|---|---|---|---|---|---|
| Умовний прохід (Dy), мм | Діаметр різьби труби (G), дюйми | Зовнішній діаметр труби D, мм | DIN / EN | Стальні водогазопровідні труби | Стальні електрозварні та безшовні труби | Полімерні труби (ПЕ, ПП, ПВХ) |
| 10 | 3/8″ | 17,2 | 17 | 16 | 16 | |
| 15 | 1/2″ | 21,3 | 21,3 | 20 | 20 | |
| 20 | 3/4″ | 26,9 | 26,8 | 26 | 25 | |
| 25 | 1″ | 33,7 | 33,5 | 32 | 32 | |
| 32 | 1 1/4″ | 42,4 | 42,3 | 42 | 40 | |
| 40 | 1 1/2″ | 48,3 | 48 | 45 | 50 | |
| 50 | 2″ | 60,3 | 60 | 57 | 63 | |
| 65 | 2 1/2″ | 76,1 | 75,5 | 76 | 75 | |
| 80 | 3″ | 88,9 | 88,5 | 89 | 90 | |
| 90 | 3 1/2″ | 101,6 | 101,3 | 102 | 110 | |
| 100 | 4″ | 114,3 | 114 | 108 | 125 | |
| 125 | 5″ | 139,7 | 140 | 133 | 140 | |
| 150 | 6″ | 168,3 | 165 | 159 | 160 | |
| 160 | 6 1/2″ | 177,8 | – | 180 | 180 | |
| 200 | 8″ | 219,1 | – | 219 | 225 | |
| 225 | 9″ | 244,5 | – | 245 | 250 | |
| 250 | 10″ | 273 | – | 273 | 280 | |
| 300 | 12″ | 323,9 | – | 325 | 315 | |
| 400 | 16″ | 406,4 | – | 426 | 400 | |
| 500 | 20″ | 508 | – | 530 | 500 | |
| 600 | 24″ | 609,6 | – | 630 | 630 | |
| 800 | 32″ | 812,8 | – | 820 | 800 | |
| 1000 | 40″ | 1016 | – | 1020 | 1000 | |
| 1200 | 48″ | 1219,2 | – | 1220 | 1200 |
Умовний діаметр (Ду, Dy) – це номінальний розмір (мм) внутрішнього дм. труби або його округлена величина у дюймах.
Умовний прохід є округлений номінальний розмір внутрішнього діаметра. Округлюється він завжди лише у велику сторону. Визначається величина умовного дм. сталевих труб ДСТУ 355:2005.
Умовні позначення та ДСТУ:
- DIN/EN – основний євроасортимент для сталевих труб за DIN2448/DIN2458.
- Водогазопровідні – ДСТУ 8936:2019.
- Сталеві електрозварні – ДСТУ 10704:2001.
- Безшовні – ДСТУ 8734:2017, ДСТУ 8732:2017 та ДСТУ 8731:2017 (від 20 до 530 мм).
Як самостійно дізнатися діаметр труби?
У більшості випадків при покупці достатньо переглянути маркування або поставити запитання продавцю. Але трапляється, що потрібно робити ремонт однієї з комунікаційних систем шляхом заміни труб, і спочатку невідомо, який діаметр мають уже встановлені.
Методів визначення дм-в. є кілька, але ми перерахуємо лише найпростіші:
- Озброїться рулеткою або сантиметровою стрічкою. Оберніть її навколо труби та запишіть замір. Тепер для отримання необхідної характеристики достатньо отриману цифру розділити на 3.1415 – це число Пі.
- Після отримання зовнішнього діаметра можна дізнатися і внутрішній. Тільки для цього необхідно знати товщину стінок (за наявності розрізу просто виміряйте рулеткою або іншим пристроєм із міліметровою шкалою).
Припустимо, що товщина стін 1 мм. Ця цифра множиться на 2 (якщо товщина 3 мм, то теж множиться на 2 у будь-якому випадку) і віднімається від зовнішнього діаметра (18.85 – (2 × 1 мм) = 16.85 мм).
Висновки
Якщо вам потрібні максимально міцні сталеві труби, оптимальним варіантом буде придбання безшовної продукції колодного формування. Початкові характеристики (зовнішнього діаметра) труби не змінюються через вплив температур, що позитивно відбивається на міцності.
