Як користуватись мультиметром, що потрібно знати для вимірювань
Тим, хто звик робити все самостійно по будинку, хоч раз, але доводилося користуватися мультиметром. Ну і, звичайно ж, важко уявити електриків без цього зручного та універсального приладу.
Нинішні мультиметри можуть показувати не тільки напругу в розетці. З їхньою допомогою можна легко продзвонити ланцюг, перевірити конденсатори, діоди, резистори. Тим більше, не обійтися без мультиметра і тим, хто паяє радіоапаратуру, нехай навіть і на аматорському рівні.

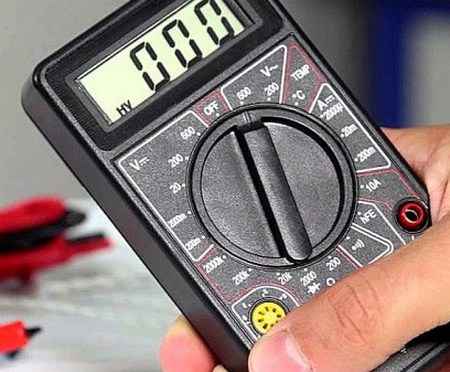

Як підключити мультиметр
Перш ніж почати вимірювання за допомогою мультиметра, пристрій потрібно правильно зібрати, щоб не спалити. У принципі складного в цьому нічого немає, і після встановлення батареї живлення необхідно підключити до мультиметра щупи.
Чорний щуп мультиметра завжди підключається до гнізда «COM». Червоний щуп мультиметра може підключатися до двох інших гнізд. Одне з них 10A служить для вимірювання струму, друге гніздо VmA призначене для вимірювання всього іншого.
Тобто, якщо вам потрібно виміряти мультиметром напругу в розетці, перевірити конденсатор або діод, червоний щуп необхідно встановлювати саме в це гніздо, яке позначено написом VmA.
Увага!Перед підключенням мультиметра не полінуйтеся, і прочитайте інструкцію яка додавалася до приладу. Це вбереже ваш мультиметр від неправильного підключення, а вас від псування інструменту та непередбачених фінансових витрат.

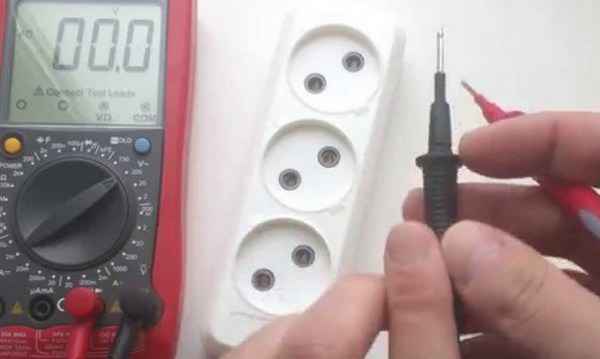

Як перевірити напругу в розетках мультиметром
Для цього потрібно встановити перемикач мультиметра в один з діапазонів, який найближче підходить до вимірюваної напруги. Якщо вимірюється напруга в розетці, то на мультиметрі виставляється діапазон 750 Вольт, щоб не спалити прилад.

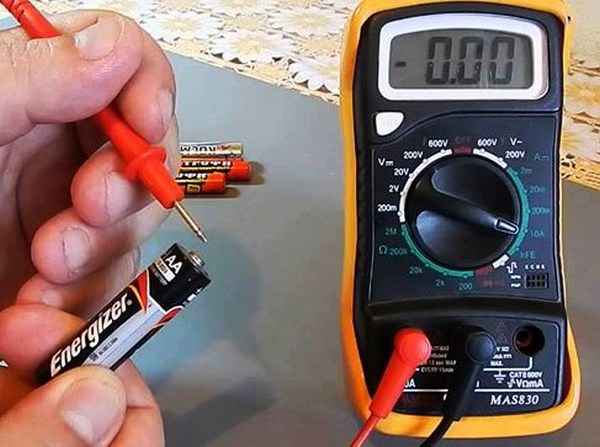

Також при вимірюванні напруги в розетці необхідно вибирати режим вимірювання змінної напруги, який позначений знаком AC або V~. Якщо потрібно виміряти напругу акумулятора, то слід вибирати режим вимірювання постійної напруги з позначенням DC або V-.
Коли режим вимірювання на мультиметрі виставлений, потрібно засунути щупи до отворів розетки та спостерігати за дисплеєм приладу. При правильному підключенні мультиметр покаже напругу в мережі, а якщо вимірюється постійна напруга, то ще й вкаже полярність підключення щупів.
Як перевірити конденсатори мультиметром

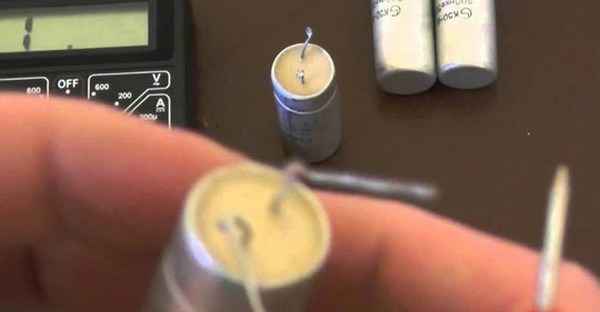

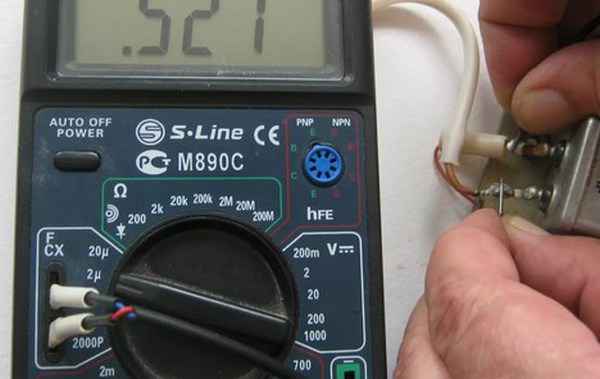

Для перевірки конденсаторів мультиметром необхідно перевести мультиметр у режим вимірювання опору, який позначений у вигляді знаку Ω, після чого додати щупи до висновків конденсатора. Якщо робочий конденсатор, то на екрані мультиметра почнуть бігти цифри, які означають зарядку конденсатора від батареї живлення мультиметра.
Залежно від ємності конденсатора цифри зупиняться і зникнуть на певному значенні. У такому разі це означатиме, що конденсатор справний, і його можна використовувати у схемах. Якщо ж на екрані мультиметра нічого не висвітилося або з’явилася цифра 1, це означає, що конденсатор зіпсований.

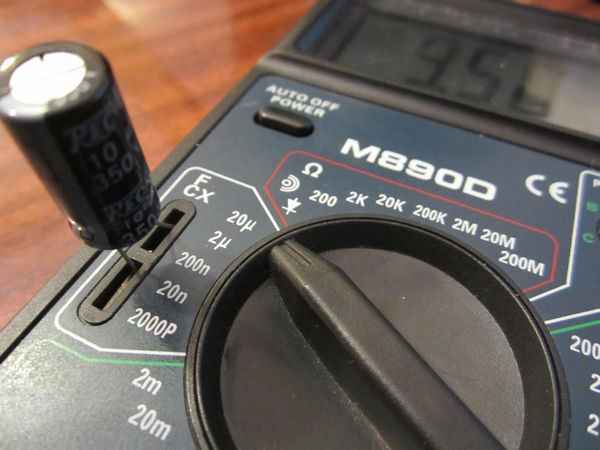

Є такі мультиметри, які вже обладнані спеціальним гніздом для перевірки конденсаторів. У тому випадку, коли у вас під рукою виявився саме такий мультиметр, краще, звичайно ж, перевіряти конденсатори як належить.
Перевірка резисторів мультиметром
Для цього спочатку потрібно постаратися правильно оцінити діапазон виміру опору. Якщо номінал опору заздалегідь відомий, перемикач мультиметра слід перевести в найближчий за значенням діапазон. У такому разі помилки при вимірюванні опору мультиметром не повинно бути.
Якщо ж опір невідомий, то можна виставити будь-яке на мультиметрі. У тому випадку, коли на екрані висвітиться цифра один, потрібно буде змінити діапазон вимірювань на інший, оскільки цей виявився непридатним.
Під час вимірювання опору мультиметрів не можна торкатися руками неізольованої частини щупів, оскільки це може змінити показання мультиметра.
