Паяння мікросхем відрізняється особливою складністю через мініатюрні розміри і скрупульозність. Але ця маленька деталь з вшитим «кодом» зустрічається практично повсюдно на платах та в електроніці.
Як паяти мікросхеми – це перше питання, яким задається електронник-початківець. Як ніхто інший він розуміє, що потужний паяльник із товстим жалом тут справжній ворог…
Як і чим паяти мікросхеми – паяння мікросхем своїми руками
Перед тим, як випоювати мікросхему, підготуйте все необхідне для цих цілей, а саме:
- Фен для паяння – саме їм і слід здійснювати випоювання мікросхеми з плат або можна скористатися паяльною станцією;
- Гелевий флюс Flux Plus або подібний до нього;
- Пінцет для захоплення мікросхеми;
- Мідну оплетку від ТВ кабелю або спеціально призначену для цих цілей, наприклад, таку як Goot Wick. Вона нам знадобиться, щоб упаяти на місце нову мікросхему;
- Електричний паяльник;
- Олов’яно-свинцевий припій та флюс до нього;
- Спирт або спеціальну рідину для чищення контактних доріжок плати.
Для впаювання мікросхеми тому автор рекомендує використовувати флюс ЛТІ-120. Це нейтральний флюс, який не завдасть шкоди мікросхемі.
Як випаяти мікросхему
Отже, насамперед слід запам’ятати, як саме стояла мікросхема. Щоб не плутатися надалі, слід знати, що кожна мікросхема має ключ, тобто спеціальну мітку, від якої походить нумерація контактів. У всіх мікросхемах нумерація висновків здійснюється проти годинникової стрілки.
Щоб випаяти мікросхему, нам знадобиться змастити контакти гелевим флюсом, після чого нагріти мікросхему феном, при температурі 300-250 градусів.

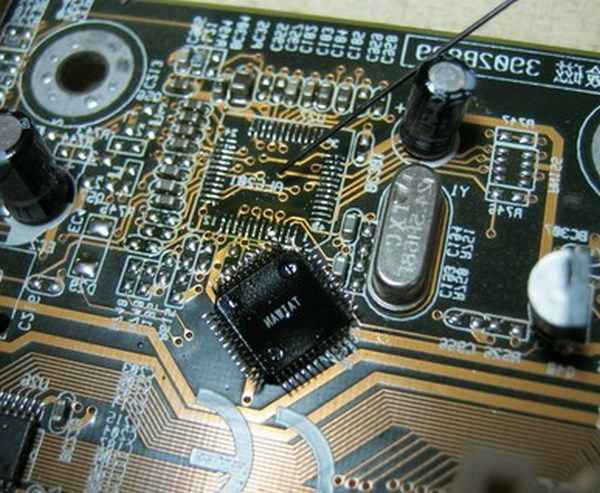

Після того, як припій почне розплавлятися, потрібно буде обережно підчепити мікросхему пінцетом, після чого акуратно витягнути її з гнізда.
Як впаяти мікросхему назад

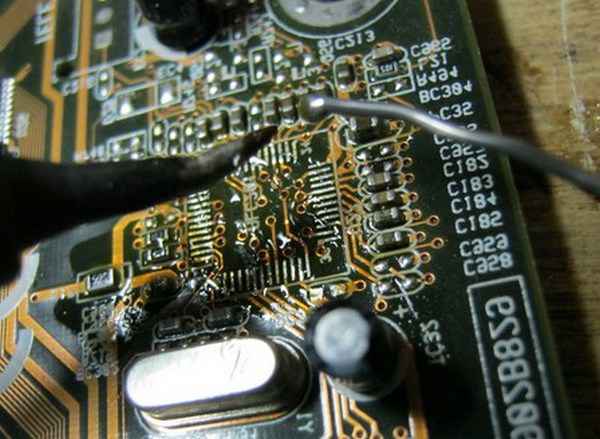

Перш ніж починати впаювання нової мікросхеми, слід добре очистити контакти від зайвого припою, а потім і від бруду за допомогою спирту. Для цих цілей беремо паяльник і лудимо кожен отвір під ніжки мікросхеми. При цьому в кожному отворі має залишатися деяка кількість припою, щоб надалі припаяти мікросхему.
Для лудіння гнізда мікросхеми не потрібно шкодувати олова та флюсу. Після лудіння потрібно очистити посадкове місце від бруду, використовуючи для цього спирт або Flux-Оff. Просто беремо ватку і змочуємо її у спирті, після чого рясно протираємо контактні доріжки.

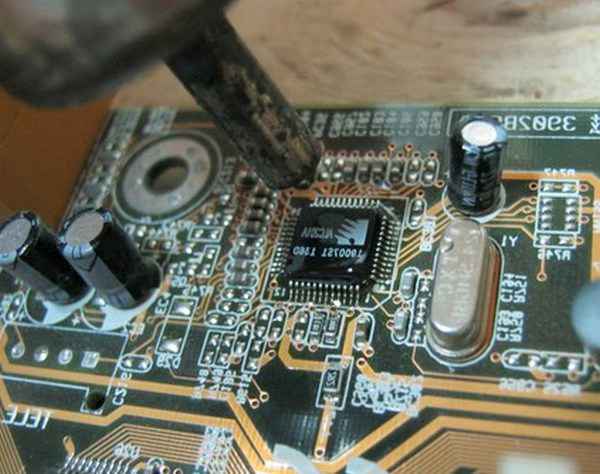

Все, тепер настала черга впаювати мікросхему назад. Для цього встановлюємо нову мікросхему «по ключу» і розігріваємо припій за допомогою фена. Фен водимо по колу та тримаємо його максимально вертикально по відношенню до контактів мікросхеми.

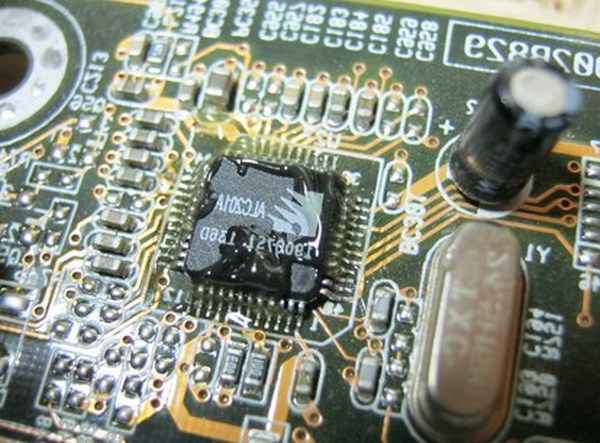

Насамкінець, пригладжуємо злегка припій на контактах паяльником, і якщо того вимагає справа, додаємо трохи припою.
На цьому все. Впевнений, що у вас буде набагато краще, ніж у мене. Ну а якщо ви знаєте й інші способи паяння мікросхем, прошу поділитися власним досвідом. Всім дякую, удачі та терпіння у справах.
