Для того щоб надійно та зручно з’єднати труби між собою існує різьблення – це поєднання западин та височин, які створені шляхом нарізки на внутрішній або зовнішній частині трубки.
Інформація буде корисною для простих покупців, а також майстрів, хто безпосередньо займатиметься з’єднанням або обробкою металевих труб, так само буде наведена докладна таблиця всіх розмірів.

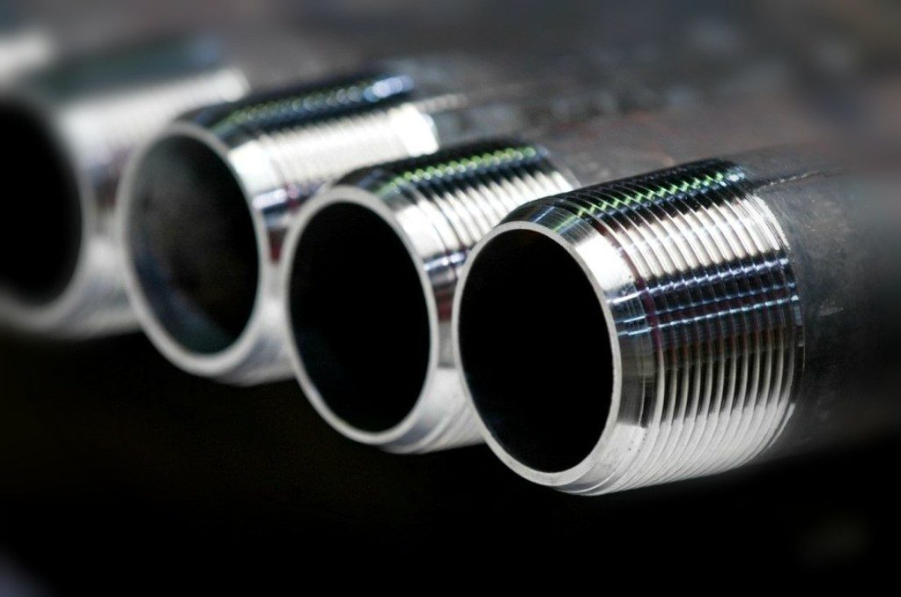

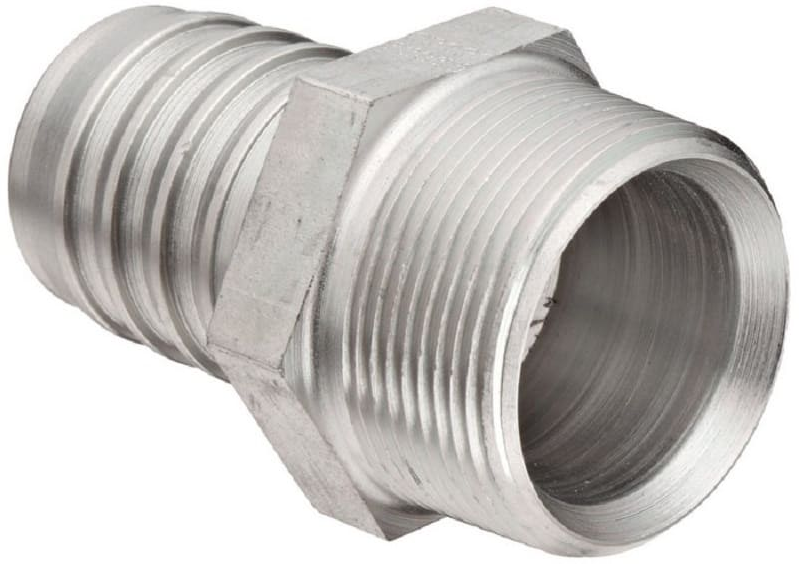

Механізм у вигляді різьблення існує для з’єднання або розбирання будь-яких трубоподібних деталей. Зовнішню чи внутрішню частину циліндричної чи конічної форми обробляють спіралеподібним різьбленням.
Одним словом це гвинтові канавки, заглиблення в металі, що мають свої незмінні величини, наприклад, перетин і крок.
Типи різьблення та їх характеристики
Характеризують такі показники:
- Її напрямок;
- Різьбове число заходів;
- Розташування;
- ЄІ діаметра різьблення;
- Профіль поверхні.
Саме це параметри визначають вибір необхідного типу.
Сучасні нормативні стандарти розглядають три основні типи нарізки: циліндрична, конічна, дюймова. Далі розглянемо кожну з них окремо, а також NPSM, NPT та кругле різьблення.
Циліндрична нарізка (різьба Вітворда)
Цей тип здійснюється для циліндричних з’єднань, так само для з’єднань, якщо всередині застосований циліндричний тип, а зовні конічний тип. Зручна циліндрична нарізка за умов потреби високого ступеня герметичності.
Параметри різьблення:
- Здійснюється на трубах діаметром до 6 см (якщо діаметр понад 6 см – вони зварюються);
- Застосовується профіль, кут якого 55 градусів.

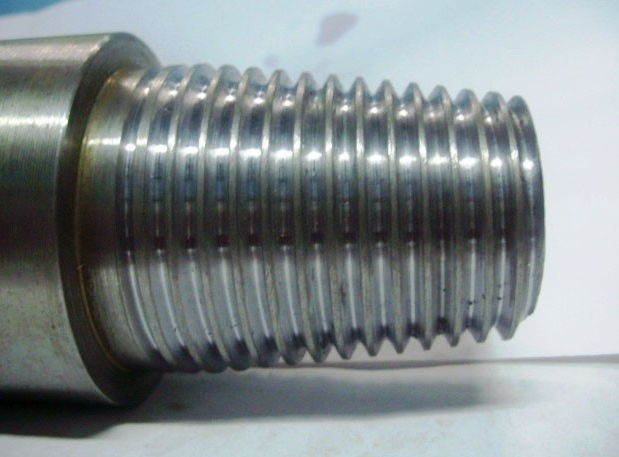

Конічне різьблення
Здійснюється для конічних типів з’єднань труб, також для з’єднань, якщо всередині застосований циліндричний тип, а зовні конічний.
При використанні конічної, обов’язково застосовується герметик. Найчастіше її застосовують при з’єднанні трубок, де фіксується наявність великого тиску рідинах чи газі.
Параметры:
- Впадини та вершини різьблення закруглені;
- Застосовується профіль, кут якого 55 градусів.

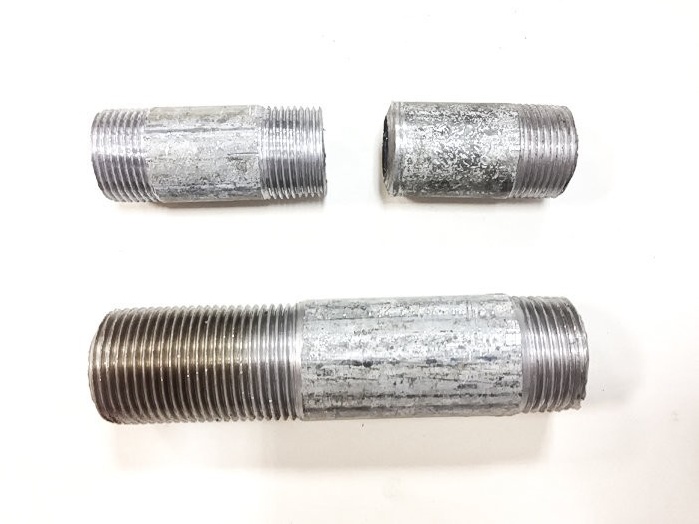

Дюймова нарізка
Певні норми дюймового нарізування, що обумовлюють вимоги до неї, дає нам ДСТУ. Норми розглядаються за двома основними параметрами – кроком і діаметром (зовнішнього та внутрішнього).
Вироби з дюймовим різьбленням мають спеціальний штуцер, який має вигляд звуженого конуса. Цей елемент дозволяє з’єднати деталі в одну максимально міцну конструкцію. Часто застосовуються для водопровідних труб та нафтогазових систем.

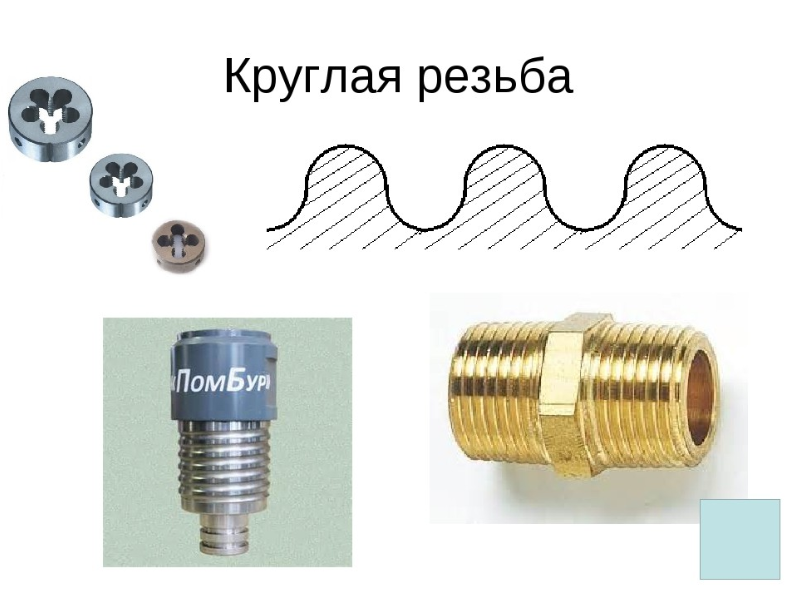

Круглі різьблення
Практична у застосуванні для санітарно-технічної арматури, в умовах, де потрібне облаштування часто роз’ємних з’єднань.
Її особливості дозволяють продовжити термін служби з’єднань за рахунок своєї міцності, деталі мають високу опірність до значних навантажень, використовують в умовах підвищеної забрудненості середовища.
Кругле різьблення використовують в основному для змішувачів, кранів, вентилів, шпинделів та інших подібних елементів.
NPSM
National pipe threadвідповідає стандарту різьблення США. Його відносять до циліндричного дюймового типу. Параметри профілю відповідають 60 градусам, форма профілю – трикутник.
NPT
Відрізняється від NPSM тим, що є стандартом у Сполучених Штатах Америки. Даний тип відрізняється практичністю використання в умовах із високим тиском.
З останніми двома типами споживачі обов’язково зіткнуться, купуючи сантехнічні вироби та арматурні труби американського виробництва.
Таблиця
Далі наводиться таблиця різьблення, що містить інформацію про основні параметри труб. Рекомендуємо вам звертатися до цієї таблиці, займаючись, наприклад, ремонтом ванної кімнати:
| Різьба, дюйми | Розміри, мм | Кількість ниток | ||||||
|---|---|---|---|---|---|---|---|---|
| Діаметр | Крок різьби | Висота профілю | Радіус | На дюйм | На 127 мм | |||
| Зовнішній | Внутрішній | Середній | ||||||
|
1/8 |
9,729 |
8,567 |
9,148 |
0,907 |
0,581 |
0,125 |
28 |
140 |
|
1/4 |
13,158 |
11,446 |
12,302 |
1,337 |
0,856 |
0,184 |
19 |
95 |
|
3/8 |
16,663 |
14,951 |
15,807 |
1,337 |
0,856 |
0,184 |
19 |
95 |
|
1/2 |
20,956 |
18,632 |
19,794 |
1,814 |
1,162 |
0,249 |
14 |
70 |
|
5/8 |
22,912 |
20,588 |
21,750 |
1,814 |
1,162 |
0,249 |
14 |
70 |
|
3/4 |
26,442 |
24,119 |
25,281 |
1,814 |
1,162 |
0,249 |
14 |
70 |
|
7/8 |
30,202 |
27,878 |
29,040 |
1,814 |
1,162 |
0,249 |
14 |
70 |
|
1 |
33,250 |
30,293 |
31,771 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
11/8 |
37,898 |
34,941 |
36,420 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
11/4 |
41,912 |
38,954 |
40,433 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
13/8 |
44,325 |
41,367 |
42,846 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
11/2 |
47,805 |
44,817 |
46,326 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
13/4 |
53,748 |
50,791 |
52,270 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
2 |
59,616 |
56,659 |
58,137 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
21/4 |
65,712 |
62,755 |
64,234 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
21/2 |
75,187 |
72,230 |
73,708 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
23/4 |
81,537 |
78,580 |
80,058 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
3 |
87,887 |
84,930 |
86,409 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
31/4 |
93,984 |
91,026 |
92,505 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
31/2 |
100,334 |
97,376 |
98,855 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
33/4 |
106,684 |
103,727 |
105,205 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
4 |
113,034 |
110,077 |
111,556 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
41/2 |
125,735 |
122,777 |
124,256 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
5 |
138,435 |
135,478 |
136,957 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
51/2 |
151,136 |
148,178 |
149,657 |
2,309 |
1,479 |
0,317 |
11 |
55 |
|
6 |
163,836 |
160,879 |
162,357 |
2,309 |
1,479 |
0,317 |
11 |
55 |
Таким чином, ми розглянули лише основні типи, які найчастіше зустрічаються у побуті. Для більш точних довідок існують нормативні документи, ДСТУ, де є детальна інформація про типи та характеристики.
Як правило, візуально відрізнити їх тип дуже важко. І тому існують таблиці різьблення, у яких, заздалегідь замірявши основні параметри, можна визначити його тип.
