Одним із видів сучасного листового металопрокату є профільні труби. Вони мають переріз, відмінний від круглого. Можуть бути овальними, квадратними, прямокутними та мати різну товщину стінок.
Робляться з листів вуглецевої або низьковуглецевої сталі, зменшення маси виробу використовується алюміній. Для підвищення експлуатаційних властивостей та надання кращого зовнішнього вигляду її оцинковують.
Розміри профільних труб
Залежно від форми можуть бути такі розміри:

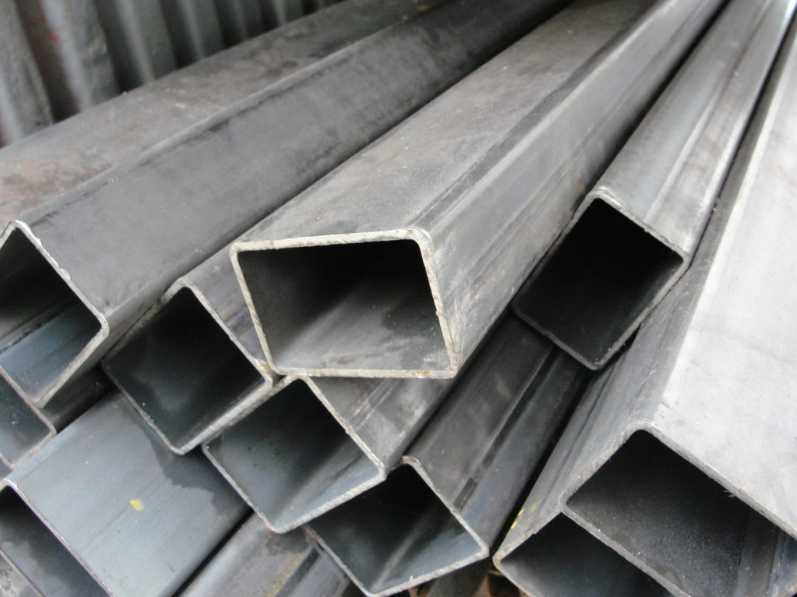

Квадратна
- перетин: 1010 мм – 180180 мм.
- товщина стінки: 0.8 мм – 14.0 мм.
Прямокутна
- перетин: 1510 мм – 180150 мм.
- товщина стінки: 0.8 мм – 12.0 мм.
Овальна
- перетин: 63 мм – 7222 мм.
- товщина стінки: 0.5 мм – 2.5 мм.
Профільна Труба: таблиця розмірів, товщини стінки, маси та кількості в одній тоні
Квадратного перерізу – ДСТУ 8940:2019:
| Розміри (b×h), мм | Товщина стінки (t), мм | Маса 1 м, кг | Метрів в 1 тонні |
|---|---|---|---|
| Труба квадратна 10х10 | 1,0 | 0,269 | 3717,5 |
| Труба квадратна 15х15 | 1,0 | 0,426 | 2347,4 |
| — | 1,5 | 0,605 | 1652,9 |
| Труба квадратна 20х20 | 1,0 | 0,583 | 1715,3 |
| — | 1,5 | 0,841 | 1189,1 |
| — | 2,0 | 1,075 | 930,2 |
| Труба квадратна 25х25 | 1,0 | 0,740 | 1351,4 |
| — | 1,5 | 1,070 | 934,6 |
| — | 2,0 | 1,390 | 719,4 |
| — | 2,5 | 1,680 | 595,2 |
| — | 3,0 | 1,950 | 512,8 |
| Труба квадратна 30х30 | 2,0 | 1,700 | 588,2 |
| — | 2,5 | 2,070 | 483,1 |
| — | 3,0 | 2,420 | 413,2 |
| — | 3,5 | 2,750 | 363,6 |
| — | 4,0 | 3,040 | 328,9 |
| Труба квадратна 35х35 | 2,0 | 2,020 | 495.0 |
| — | 2,5 | 2,460 | 406,5 |
| — | 3,0 | 2,890 | 346,0 |
| — | 3,5 | 3,300 | 303,0 |
| — | 4,0 | 3,670 | 272,5 |
| — | 5,0 | 4,370 | 228,8 |
| Труба квадратна 40х40 | 2,0 | 2,330 | 429.2 |
| — | 2,5 | 2,850 | 350,9 |
| — | 3,0 | 3,360 | 297,6 |
| — | 3,5 | 3,850 | 259,7 |
| — | 4,0 | 4,300 | 232,6 |
| — | 5,0 | 5,160 | 193,8 |
| — | 6,0 | 5,920 | 168,9 |
| Труба квадратна 42х42 | 3,0 | 3,550 | 281,7 |
| — | 3,5 | 4,070 | 245,7 |
| — | 4,0 | 4,560 | 219,3 |
| — | 5,0 | 5,470 | 182,8 |
| — | 6,0 | 6,300 | 158,7 |
| Труба квадратна 45х45 | 3,0 | 3,830 | 261,1 |
| — | 3,5 | 4,400 | 227,3 |
| — | 4,0 | 4,930 | 202,8 |
| — | 5,0 | 5,940 | 168,4 |
| — | 6,0 | 6,860 | 145,8 |
| — | 7,0 | 7,690 | 130,0 |
| — | 8,0 | 8,430 | 118,6 |
| Труба квадратна 50х50 | 3,0 | 4,310 | 232,0 |
| — | 3,5 | 4,940 | 202,4 |
| — | 4,0 | 5,560 | 179,9 |
| — | 5,0 | 6,730 | 148,6 |
| — | 6,0 | 7,800 | 128,2 |
| — | 7,0 | 8,790 | 113,8 |
| — | 8,0 | 9,690 | 103,2 |
| Труба квадратна 60х60 | 3,5 | 6,040 | 165,6 |
| — | 4,0 | 6,820 | 146,6 |
| — | 5,0 | 8,300 | 120,5 |
| — | 6,0 | 9,690 | 103,2 |
| — | 7,0 | 11,000 | 90,9 |
| — | 8,0 | 12,200 | 82,0 |
| Труба квадратна 70х70 | 4,0 | 8,070 | 123,9 |
| — | 5,0 | 9,870 | 101,3 |
| — | 6,0 | 11,570 | 86,4 |
| — | 7,0 | 13,190 | 75,8 |
| — | 8,0 | 14,710 | 68,0 |
| Труба квадратна 80х80 | 4,0 | 9,330 | 107,2 |
| — | 5,0 | 11,440 | 87,4 |
| — | 6,0 | 13,460 | 74,3 |
| — | 7,0 | 15,380 | 65,0 |
| — | 8,0 | 17,220 | 58,1 |
| Труба квадратна 90х90 | 5,0 | 13,000 | 76,9 |
| — | 6,0 | 15,340 | 65,2 |
| — | 7,0 | 17,580 | 56,9 |
| — | 8,0 | 19,730 | 50,7 |
| Труба квадратна 100х100 | 6,0 | 17,220 | 58,1 |
| — | 7,0 | 19,780 | 50,6 |
| — | 8,0 | 22,250 | 44,9 |
| — | 9,0 | 24,620 | 40,6 |
| Труба квадратна 110х110 | 6,0 | 19,110 | 52,3 |
| — | 7,0 | 21,980 | 45,5 |
| — | 8,0 | 24,760 | 40,4 |
| — | 9,0 | 27,450 | 36,4 |
| Труба квадратна 120х120 | 6,0 | 20,990 | 47,6 |
| — | 7,0 | 24,180 | 41,4 |
| — | 8,0 | 27,270 | 36,7 |
| — | 9,0 | 30,280 | 33,0 |
| Труба квадратна 140х140 | 6,0 | 24,760 | 40,4 |
| — | 7,0 | 28,570 | 35,0 |
| — | 8,0 | 32,290 | 31,0 |
| — | 9,0 | 35,930 | 27,8 |
| Труба квадратна 150х150 | 7,0 | 30,770 | 32,5 |
| — | 8,0 | 34,810 | 28,7 |
| — | 9,0 | 38,750 | 25,8 |
| — | 10,0 | 42,610 | 23,5 |
| Труба квадратна 180х180 | 8,0 | 42,340 | 23,6 |
| — | 9,0 | 47,230 | 21,2 |
| — | 10,0 | 52,030 | 19,2 |
| — | 12,0 | 61,360 | 16,3 |
| — | 14,0 | 70,330 | 14,2 |
Прямокутного перерізу (ДСТУ 8940:2019):
| Розміри b×h, мм | Товщина стінки S, мм | Маса 1 м, кг | Метрів у 1 тонні |
| Труба прямокутна 15х10 | 1,0 | 0,348 | 2873,6 |
| — | 1,5 | 0,488 | 2049,2 |
| — | 2,0 | 0,605 | 1652,9 |
| Труба прямокутна 20х10 | 1,0 | 0,426 | 2347,4 |
| — | 1,5 | 0,605 | 1652,9 |
| — | 2,0 | 0,762 | 1312,3 |
| Труба прямокутна 20х15 | 1,0 | 0,505 | 1980,2 |
| — | 1,5 | 0,723 | 1383,1 |
| — | 2,0 | 0,919 | 1088,1 |
| — | 2,5 | 1,090 | 917,4 |
| Труба прямокутна 25х10 | 1,0 | 0,505 | 1980,2 |
| — | 1,5 | 0,723 | 1383,1 |
| — | 2,0 | 0,919 | 1088,1 |
| — | 2,5 | 1,090 | 917,4 |
| Труба прямокутна 25х15 | 1,0 | 0,583 | 1715,3 |
| — | 1,5 | 0,841 | 1189,1 |
| — | 2,0 | 1,080 | 925,9 |
| — | 2,5 | 1,290 | 775,2 |
| Труба прямокутна 30х10 | 1,0 | 0,583 | 1715,3 |
| — | 1,5 | 0,841 | 1189,1 |
| — | 2,0 | 1,080 | 925,9 |
| — | 2,5 | 1,290 | 775,2 |
| — | 3,0 | 1,480 | 675,7 |
| Труба прямокутна 30х15 | 1,0 | 0,661 | 1512,9 |
| — | 1,5 | 0,959 | 1042,8 |
| — | 2,0 | 1,230 | 813,0 |
| — | 2,5 | 1,480 | 675,7 |
| — | 3,0 | 1,710 | 584,8 |
| Труба прямокутна 30х20 | 1,0 | 0,740 | 1351,4 |
| — | 1,5 | 1,080 | 925,9 |
| — | 2,0 | 1,390 | 719,4 |
| — | 2,5 | 1,680 | 595,2 |
| — | 3,0 | 1,950 | 512,8 |
| Труба прямокутна 35х15 | 1,5 | 1,080 | 925,9 |
| — | 2,0 | 1,390 | 719,4 |
| — | 2,5 | 1,680 | 595,2 |
| — | 3,0 | 1,950 | 572,8 |
| — | 3,5 | 2,200 | 454,5 |
| Труба прямокутна 35х20 | 1,5 | 1,190 | 840,3 |
| — | 2,0 | 1,550 | 645,2 |
| — | 2,5 | 1,880 | 531,9 |
| — | 3,0 | 2,190 | 456,6 |
| — | 3,5 | 2,470 | 404,9 |
| Труба прямокутна 35х25 | 1,5 | 1,310 | 763,4 |
| — | 2,0 | 1,700 | 588,2 |
| — | 2,5 | 2,070 | 483,1 |
| — | 3,0 | 2,420 | 413,2 |
| — | 3,5 | 2,750 | 363,6 |
| Труба прямокутна 40х15 | 2,0 | 1,550 | 645,2 |
| — | 2,5 | 1,880 | 531,9 |
| — | 3,0 | 2,190 | 456,6 |
| — | 3,5 | 2,470 | 404,9 |
| — | 4,0 | 2,730 | 336,3 |
| Труба прямокутна 40х20 | 2,0 | 1,700 | 588,2 |
| — | 2,5 | 2,070 | 483,1 |
| — | 3,0 | 2,420 | 413,2 |
| — | 3,5 | 2,750 | 363,6 |
| — | 4,0 | 3,050 | 327,9 |
| Труба прямокутна 40х25 | 2,0 | 1,860 | 537,6 |
| — | 2,5 | 2,270 | 440,5 |
| — | 3,0 | 2,660 | 375,9 |
| — | 3,5 | 3,020 | 331,1 |
| — | 4,0 | 3,360 | 297,6 |
| Труба прямокутна 40х30 | 2,0 | 2,020 | 495,0 |
| — | 2,5 | 2,470 | 404,9 |
| — | 3,0 | 2,890 | 346,0 |
| — | 3,5 | 3,300 | 303,0 |
| — | 4,0 | 3,680 | 271,7 |
| Труба прямокутна (42)х20 | 2,0 | 1,770 | 565,0 |
| — | 2,5 | 2,150 | 465,1 |
| — | 3,0 | 2,520 | 396,8 |
| — | 3,5 | 2,860 | 349,6 |
| — | 4,0 | 3,170 | 315,4 |
| Труба прямокутна 45х20 | 2,0 | 1,860 | 537,6 |
| — | 2,5 | 2,270 | 440,5 |
| — | 3,0 | 2,660 | 375,9 |
| — | 3,5 | 3,020 | 331,1 |
| — | 4,0 | 3,360 | 297,6 |
| Труба прямокутна 45х30 | 2,0 | 2,170 | 460,8 |
| — | 2,5 | 2,660 | 375,9 |
| — | 3,0 | 3,130 | 319,5 |
| — | 3,5 | 3,570 | 280,1 |
| — | 4,0 | 3,990 | 250,6 |
| Труба прямокутна 50х25 | 2,0 | 2,170 | 460,8 |
| — | 2,5 | 2,660 | 375,9 |
| — | 3,0 | 3,130 | 319,5 |
| — | 3,5 | 3,570 | 280,1 |
| — | 4,0 | 3,990 | 250,6 |
| Труба прямокутна 50х30 | 2,0 | 2,320 | 431,0 |
| — | 2,5 | 2,860 | 349,6 |
| — | 3,0 | 3,360 | 297,6 |
| — | 3,5 | 3,850 | 259,7 |
| — | 4,0 | 4,300 | 232,5 |
| Труба прямокутна 50х35 | 2,0 | 2,490 | 401,6 |
| — | 2,5 | 3,090 | 323,6 |
| — | 3,0 | 3,600 | 277,8 |
| — | 3,5 | 4,120 | 242,7 |
| — | 4,0 | 4,620 | 216,4 |
| Труба прямокутна 50х40 | 2,0 | 2,650 | 377,3 |
| — | 2,5 | 3,250 | 307,7 |
| — | 3,0 | 3,830 | 261,0 |
| — | 3,5 | 4,390 | 227,8 |
| — | 4,0 | 4,930 | 202,8 |
| Труба прямокутна 60х25 | 2,5 | 3,050 | 327,9 |
| — | 3,0 | 3,600 | 277,8 |
| — | 3,5 | 4,120 | 242,7 |
| — | 4,0 | 4,620 | 216,4 |
| — | 5,0 | 5,550 | 180,1 |
| Труба прямокутна 60х30 | 2,5 | 3,250 | 307,7 |
| — | 3,0 | 3,830 | 261,0 |
| — | 3,5 | 4,390 | 227,8 |
| — | 4,0 | 4,930 | 202,8 |
| — | 5,0 | 5,940 | 168,3 |
| Труба прямокутна 60х40 | 3,0 | 4,300 | 232,5 |
| — | 3,5 | 4,940 | 202,4 |
| — | 4,0 | 5,560 | 179,9 |
| — | 5,0 | 6,730 | 148,6 |
| Труба прямокутна 70х30 | 3,0 | 4,300 | 232,5 |
| — | 3,5 | 4,940 | 202,4 |
| — | 4,0 | 5,560 | 179,9 |
| — | 5,0 | 6,730 | 148,6 |
| — | 6,0 | 7,800 | 128,2 |
| Труба прямокутна 70х40 | 3,0 | 4,780 | 209,2 |
| — | 3,5 | 5,490 | 182,1 |
| — | 4,0 | 6,190 | 161,6 |
| — | 5,0 | 7,510 | 133,1 |
| — | 6,0 | 8,750 | 114,2 |
| Труба прямокутна 70х50 | 3,0 | 5,250 | 190,5 |
| — | 3,5 | 6,040 | 165,6 |
| — | 4,0 | 6,820 | 146,6 |
| — | 5,0 | 8,300 | 120,5 |
| — | 6,0 | 9,690 | 103,2 |
| Труба прямокутна 80х40 | 3,0 | 5,250 | 190,5 |
| — | 3,5 | 6,040 | 165,6 |
| — | 4,0 | 6,820 | 146,6 |
| — | 5,0 | 8,300 | 120,5 |
| — | 6,0 | 9,690 | 103,1 |
| — | 7,0 | 10,990 | 91,0 |
| Труба прямокутна 80х50 | 3,0 | 5,720 | 174,8 |
| — | 3,5 | 6,590 | 151,7 |
| — | 4,0 | 7,440 | 134,4 |
| Труба прямокутна 80х60 | 3,5 | 7,140 | 140,0 |
| — | 4,0 | 8,070 | 123,9 |
| — | 5,0 | 9,870 | 101,3 |
| — | 6,0 | 11,570 | 86,4 |
| — | 7,0 | 13,190 | 75,8 |
| Труба прямокутна 90х40 | 3,5 | 6,590 | 151,7 |
| — | 4,0 | 7,440 | 134,4 |
| — | 5,0 | 9,080 | 110,1 |
| — | 6,0 | 10,630 | 94,1 |
| — | 7,0 | 12,090 | 82,7 |
| Труба прямокутна 90х60 | 4,0 | 8,700 | 114,9 |
| — | 5,0 | 10,650 | 93,9 |
| — | 6,0 | 12,510 | 79,9 |
| — | 7,0 | 14,290 | 70,0 |
| Труба прямокутна 100х40 | 4,0 | 8,070 | 123,9 |
| — | 5,0 | 9,870 | 101,3 |
| — | 6,0 | 11,570 | 86,4 |
| — | 7,0 | 13,190 | 75,8 |
| Труба прямокутна 100х50 | 4,0 | 8,700 | 114,9 |
| — | 5,0 | 10,650 | 93,9 |
| — | 6,0 | 12,510 | 79,9 |
| — | 7,0 | 14,290 | 70,0 |
| Труба прямокутна 100х70 | 4,0 | 9,960 | 100,4 |
| — | 5,0 | 12,220 | 81,8 |
| — | 6,0 | 14,400 | 69,4 |
| — | 7,0 | 16,480 | 60,7 |
| Труба прямокутна 110х40 | 4,0 | 8,700 | 114,9 |
| — | 5,0 | 10,650 | 93,9 |
| — | 6,0 | 12,510 | 79,9 |
| — | 7,0 | 14,290 | 70,0 |
| Труба прямокутна 110х50 | 4,0 | 9,330 | 107,1 |
| — | 5,0 | 11,440 | 87,4 |
| — | 6,0 | 13,460 | 74,3 |
| — | 7,0 | 15,380 | 65,0 |
| Труба прямокутна 110х60 | 4,0 | 9,960 | 100,4 |
| — | 5,0 | 12,220 | 81,8 |
| — | 6,0 | 14,400 | 69,4 |
| — | 7,0 | 16,480 | 60,7 |
| Труба прямокутна 120х40 | 5,0 | 11,440 | 87,4 |
| — | 6,0 | 13,460 | 74,3 |
| — | 7,0 | 15,380 | 65,0 |
| — | 8,0 | 17,220 | 58,1 |
| Труба прямокутна 120х60 | 5,0 | 13,000 | 76,9 |
| — | 6,0 | 15,340 | 65,2 |
| — | 7,0 | 17,580 | 56,9 |
| — | 8,0 | 19,730 | 50,7 |
| Труба прямокутна 120х80 | 5,0 | 14,580 | 68,6 |
| — | 6,0 | 17,220 | 58,0 |
| — | 7,0 | 19,780 | 50,5 |
| — | 8,0 | 22,250 | 45,0 |
| Труба прямокутна 140х60 | 5,0 | 14,580 | 68,6 |
| — | 6,0 | 17,220 | 58,0 |
| — | 7,0 | 19,780 | 50,5 |
| — | 8,0 | 22,250 | 44,9 |
| Труба прямокутна 140х80 | 5,0 | 16,150 | 61,9 |
| — | 6,0 | 19,110 | 52,3 |
| — | 7,0 | 21,980 | 45,5 |
| — | 8,0 | 24,760 | 40,3 |
| Труба прямокутна 140х120 | 6,0 | 22,880 | 43,7 |
| — | 7,0 | 26,370 | 37,9 |
| — | 8,0 | 29,780 | 33,6 |
| — | 9,0 | 33,100 | 30,2 |
| Труба прямокутна 150х80 | 6,0 | 20,050 | 49,9 |
| — | 7,0 | 23,080 | 43,3 |
| — | 8,0 | 26,010 | 38,4 |
| — | 9,0 | 28,860 | 34,6 |
| — | 10,0 | 31,620 | 31,6 |
| Труба прямокутна 150х100 | 6,0 | 21,930 | 45,6 |
| — | 7,0 | 25,280 | 39,6 |
| — | 8,0 | 28,530 | 35,0 |
| — | 9,0 | 31,690 | 31,6 |
| — | 10,0 | 34,760 | 28,8 |
| Труба прямокутна 180х80 | 7,0 | 26,370 | 37,9 |
| — | 8,0 | 29,780 | 33,6 |
| — | 9,0 | 33,100 | 30,2 |
| — | 10,0 | 36,330 | 27,5 |
| — | 12,0 | 42,520 | 23,5 |
| Труба прямокутна 180х100 | 8,0 | 32,290 | 31,0 |
| — | 9,0 | 35,930 | 27,8 |
| — | 10,0 | 39,470 | 25,3 |
| — | 12,0 | 46,290 | 21,6 |
| Труба прямокутна 180х150 | 8,0 | 38,570 | 25,9 |
| — | 9,0 | 42,990 | 23,3 |
| — | 10,0 | 47,320 | 21,1 |
| — | 12,0 | 55,710 | 17,9 |
Маркування – умовні позначення таблиці: b – ширина, h – Висота, t – Товщина стінки, R – Радіус зовнішнього закруглення.
Умовне позначення гнутого зварного прямокутного профілю висотою 180 мм, шириною 100 мм, товщиною стінки 5 мм із сталі для будівельних конструкцій С245 за ДСТУ 8539:2015 буде виглядати наступним чином: При діаметрі труби, меншому 820 мм, застосовується один горизонтальний шов, при більшому діаметрі.
Переваги та застосування
До переваг ПТ належать: мала вага при значній довжині, міцність та стійкість до фізичних впливів, практично не деформуються, у них невелика вартість, мають широку сферу застосування та гарні експлуатаційні властивості.
Застосовуються профільні вироби у приватному та промисловому будівництві. Використовуються під час ремонту та для будівництва металоконструкцій, наприклад, для будівництва сараїв, теплиць, альтанок, навісів, гаражів, воріт, при будівництві дитячих майданчиків, для будівництва більш масштабних каркасів. Можуть застосовуватись і для створення побутових товарів, меблів.
