Широке застосування сталевих труб у системах опалення та водопостачання пояснюється їхньою міцністю, довговічністю, простотою зварних з’єднань. Основне застосування їх – це транспортування різних рідин і газів, ізоляція і створення різноманітних комунікацій, які можуть бути піддані впливу агресивних середовищ.
Більше того, іноді їх застосовують у будівництві як конструкційний профіль. Виготовляються вироби з різних ДСТУам, з різних марок сталі, мають різні діаметри, довжини та товщину стінки.
Система опалення та водопостачання сталевими трубами
За способом виробництва виділяють:
- зварені,
- безшовні візерунок.
Найчастіше в опаленні будинку використовують сталеві зварені труби, і рідко сталеві безшовні (ціліснотягнуті) труби. Сталеві вироби виготовляють з м’якої вуглецевої сталі, що полегшує процес їх згинання, виконання різьблення та різних монтажних операцій. Вартість безшовних вища, ніж зварних, але вони більш надійні в експлуатації і їх рекомендується використовувати в важкодоступних для ремонту місцях.
Товщина труб опалення
Зварні сталеві водогазопровідні (ДСТУ 8936:2019) виготовляють зварюванням встик діаметром від 6 до 150 мм, товщиною стінки від 1,8 до 5,5 мм. Водогазопровідні трубки застосовують у житловому та промисловому будівництві для газо- водо- та повітропроводів, а також для систем центрального опалення. По товщині стіни вони поділяються на легкі, прості та посилені; залежно від способу отримання різьблення – під нарізку та під накатку.
Безшовні, як випливає з назви, не мають зварного шва або іншого з’єднання, і виготовлені одним із способів кування, прокатки, волочіння або пресування.
Безшовні в свою чергу діляться на:
- холоднодеформовані,
- гарячедеформовані.
Гаряче деформовані – це деформовані при температурі вище температури рекристалізації (напруги плинності та рівень деформаційного зміцнення зменшуються зі збільшенням температури, тому для деформації потрібно сили менше, ніж при холодній обробці).
Холоднодеформовані безшовні, виготовляються способом холодної деформації.

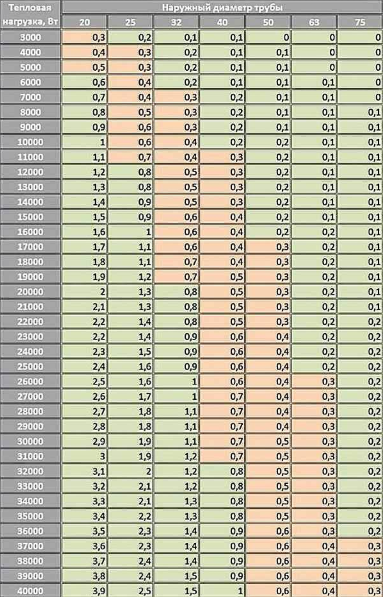

Діаметр сталевих труб опалення – таблиця
Проектувальниками та монтажниками вже підібрано оптимальні співвідношення теплової потужності та зовнішнього діаметра опалювальної пластикової труби (як у каталозі виробників).
- Для 3000-5000 Вт – підійде діаметром 20 мм;
- 6000-9000 Вт – 25 мм;
- 10000-15000 Вт – 32 мм;
- 16000-21000 Вт – 40 мм;
- 22000-32000 Вт – 50 мм.
Ось таблиця, що дозволяє з мінімальними витратами часу виконати розрахунок внутрішнього діаметра трубопроводу за відомого теплового навантаження на нього.
| Внутрішній діаметр, мм | Тепловий потік (кВт) при швидкості руху потоку, м/с | 0,4 | 0,5 | 0,6 |
| 12 | – | 3,7 | 4,6 | 5,5 |
| 15 | – | 5,75 | 7,2 | 8,6 |
| 20 | – | 10,2 | 12,8 | 15,3 |
| 25 | – | 16 | 20 | 24 |
| 32 | – | 26,2 | 32,7 | 39,2 |
| 40 | – | 40,9 | 51,1 | 61,3 |
| 50 | – | 63,9 | 79,8 | 95,8 |
Дані показники є усередненими і особливо якщо теплова потужність знаходиться поблизу прикордонного значення, краще звернутися до фахівців. Але з великою ймовірністю можна стверджувати, що якщо необхідна теплова потужність контуру, наприклад, 12 кВт (площа близько 120 м. кв.), то розведення системи опалення з примусовою циркуляцією потрібно проводити пластиковими трубами діаметром 32 мм.
