При паянні відвалюються доріжки, що робити, як відновити

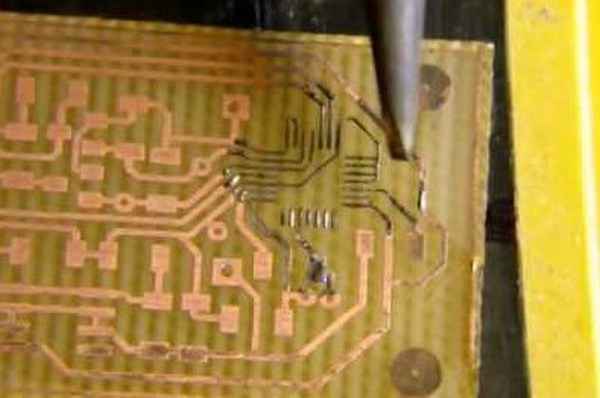

При паянні, особливо старих плат часто виникає проблема з тим, що доріжки починають просто відвалюватися від текстоліту. Особливо гостро постає проблема, коли плата паяється кілька разів.
Що там казати, у Радянському Союзі якість друкованих плат залишала бажати кращого. Звичайно ж, впливає на них негативним чином і час, а також різні інші нюанси, наприклад, перегрів.
Як би там не було, але якщо потрібно відновити стару плату, то доводиться якось пристосовуватися і виходити із ситуації. Багато хто вирішує проблему кардинально, шляхом перенесення всіх радіодеталей на нову плату.
Як відновити доріжки на платі, якщо вони відвалилися

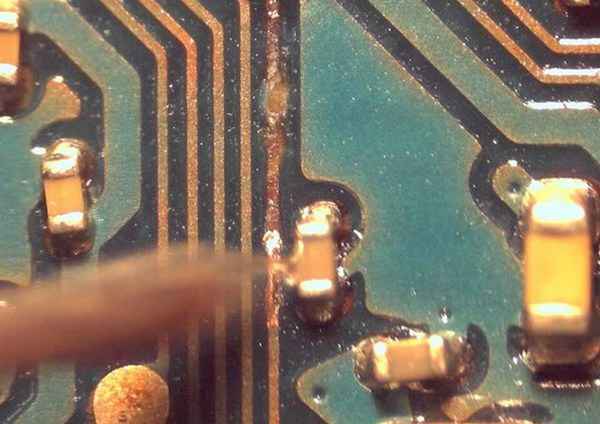

На жаль, якщо доріжка на друкованій платі відвалилася, приклеїти її назад не вийде. Доводиться вирішувати проблему за допомогою олова або шматка мідного дроту. Що стосується олова, то якщо контакти розташовані близько і відстань дозволяє це зробити, необхідно просто спаяти їх разом.

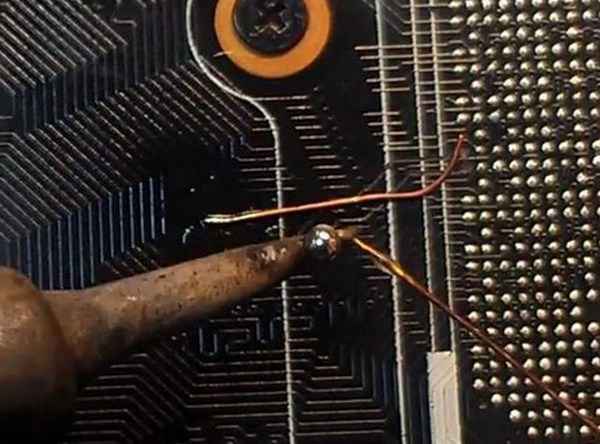

Однак якщо відстань між радіоелементами велика, то нічого не залишається зробити, як використовувати шматок мідного дроту. Дріт потрібно залудити, а потім припаяти до контактів на платі, таким чином, щоб не замкнути сусідні доріжки.
Можна також використовувати й інший спосіб, щоб відновити доріжки на платі, що відвалилися. Для цього необхідно поблизу контактів висвердлити невеликі отвори в платі, після чого зі зворотного боку протягнути шматок мідного дроту. Таким чином, можна не перейматися тим, що станеться замикання.
Як не перегрівати доріжки друкованої плати

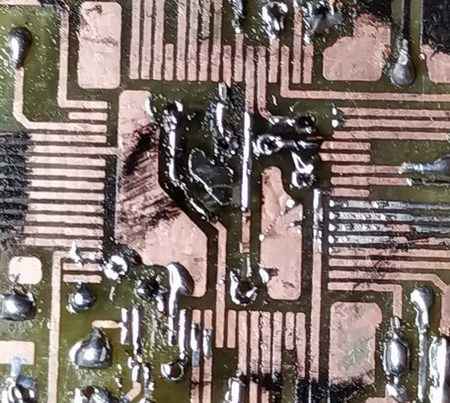

Поганий текстоліт та перегрів друкованої плати є найбільшою проблемою. Саме від перегріву друкованої плати і відвалюються доріжки, відновлювати які потім дуже важко, а часом неможливо.
Щоб вирішувати проблему з перегріванням друкованої плати, слід скористатися одним із запропонованих способів:
- Використовувати для паяння плат паяльну станцію. Хороша паяльна станція тим, що можна точно виставити необхідну температуру, і тим самим уникнути проблем із перегріванням плати та відвалюванням доріжок від неї;
- Використовувати паяльник відповідної потужності. Якщо паяльник не має регулювання температури, його потрібно хоча б вимикати на час. Краще, звичайно, купити відповідний паяльник для паяння плат, який має можливість регулювання нагріву. Також можна підключити паяльник через діод, зменшивши його потужність.
При паянні старих друкованих плат, щоб не відвалювалися доріжки, потрібно дотримуватись безліч різних нюансів. Основні правила, це дотримуватися температурного режиму та не перегрівати плату. На пайку одного контакту має йти трохи більше 1-2 секунд, інакше перегріву уникнути.
Також проблеми часто виникають і з тієї причини, що на припої плати утворився окис. Відбувається це через невідповідні умови та тривале зберігання. Видалення окису допоможе припою плавитися легше, а, отже, доріжки не будуть перегріватись і відвалюватися від плати в процесі паяння.
