Чим паяти мікросхеми електронщику-початківцю
Сьогодні важко уявити конструкцію навіть найпростіших пристроїв без мікросхем, оскільки вони трапляються навіть у світлодіодних лампах. Саме мікросхеми дозволяють зробити пристрій компактним, налагодити його за рахунок невеликих мікропрограм.

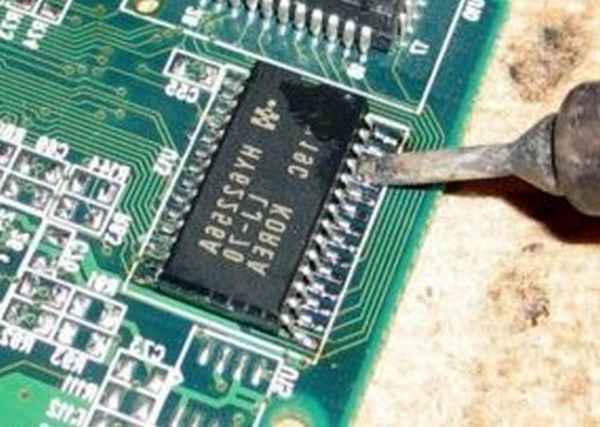

Тому при ремонті радіотехніки та інших пристроїв часто доводиться заміну мікросхеми. І якщо перепаяти конденсатор це одне, то з пайкою мікросхем виникають певні складності за рахунок їх невеликих розмірів і близько розташованих численних контактів на платі.
Часто не маючи під рукою відповідного обладнання, радіоаматор-початківець просто заливає все оловом, відриває контакти на мікросхемі і т. д. У результаті мікросхема або зіпсована, або її доводиться відновлювати, що є дуже важким і довгим процесом.
Почнемо, перш за все, з обладнання для паяння мікросхем. Саме від обладнання залежить, наскільки правильно і точно буде виконано роботу.
Устаткування для паяння мікросхем
Для паяння мікросхем радіоаматорами застосовується різне паяльне обладнання. Десь можна скористатися звичайним паяльником з тонким жалом, а десь не обійтися без такого складного обладнання, як паяльна станція з інфрачервоним випромінюванням.

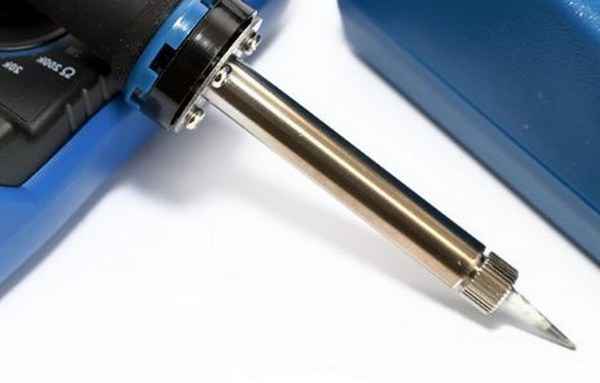

Саме з цієї причини рекомендується завжди мати під рукою і той і інший варіант обладнання, тим більше якщо паяти мікросхеми доводиться, чи не щодня. Паяльник потрібен малопотужний, бажано працює від 12 ст.

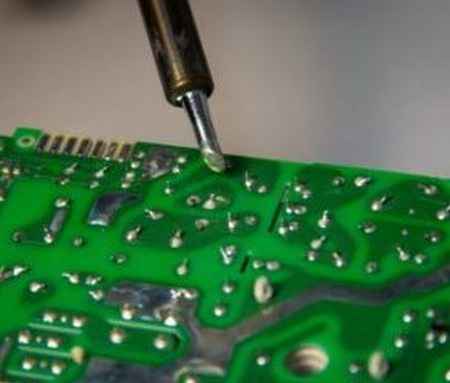

Жало паяльника для паяння мікросхем має бути заточене під конус, обов’язково мідне і добре облужене. Ті, хто паяв, знають, наскільки важливо правильно заблукати жало паяльника для успіху виконання всіх наступних робіт пов’язаних з пайкою.
Чи потрібний олововідсмоктувач?

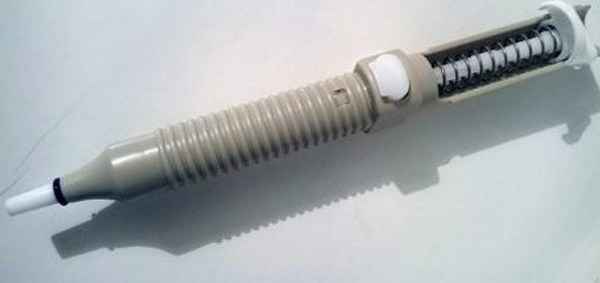

Також при випаюванні мікросхем може знадобитися таке специфічне обладнання, як олововідсмоктувач. Щоб прибрати зайвий припій із плати та не залити контакти мікросхеми оловом, це дуже зручний та корисний інструмент.

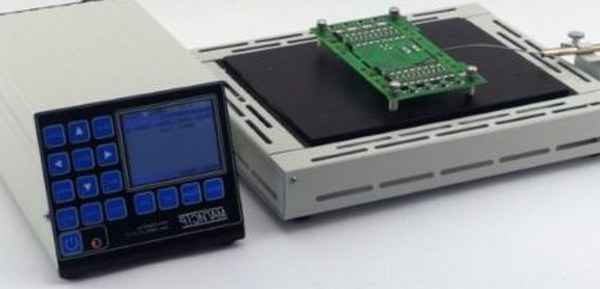

Багато хто використовують у своїй роботі і такий зручний пристрій, як термостіл. Основне його призначення – це підігрів плат знизу, що дозволяє скоротити час на демонтаж або монтаж елементів на платі.

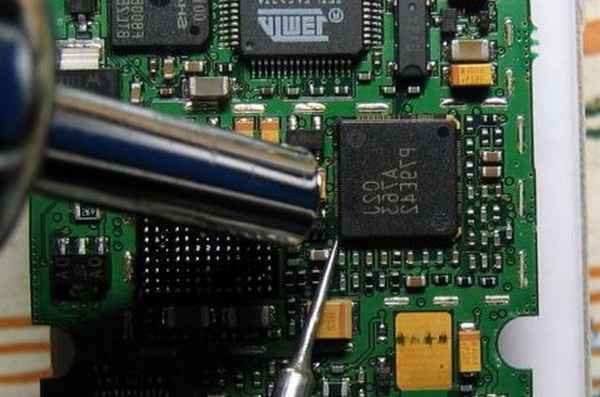

Більшість мікросхем найкраще паяти за допомогою термоповітряної станції. Крім зручних регулювань температури, така паяльна станція дозволяє здійснювати паяння елементів на платі за допомогою гарячого повітря, що набагато швидше та зручніше у ряді випадків.
Флюс та припій для паяння
Звичайна соснова каніфоль погано підходить для паяння мікросхем. Найкраще використовувати рідкі флюси, призначені для цих цілей. Рідкий флюс має гарну розтікання, і його дуже зручно наносити на контактні ніжки мікросхеми.
Крім того, сьогодні у продажу можна придбати спеціальні паяльні пасти, які хороші тим, що містять у своєму складі відразу два потрібні компоненти — флюс і припій. Наносити таку паяльну пасту дуже зручно, а після розігріву вона відмінно виконує свою основну функцію з паяння елементів та мікросхем на платі.
