Паяння мікросхем паяльним феном

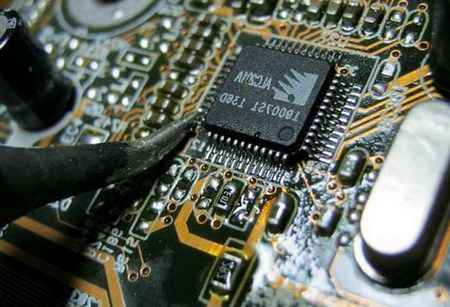

Як паяти мікросхеми паяльним феном і що потрібно знати

У пайку мікросхем є свої складності та нюанси, це вам не емальовані каструлі закладати. Трохи перегрів, і відшаровуються доріжки, трохи набік, і ось зіпсував резистори.

Паяти мікросхеми рекомендується паяльним феном чи станцією. Спрямований потік гарячого повітря легко плавить припій, а мікросхема буквально сама відокремлюється від плати.

При цьому головне вибрати правильну насадку на паяльний фен, а також щоб потік гарячого повітря був оптимальним, а не сильно великим. У такому випадку можна легко здути повітрям розташовані поруч із мікросхемою елементи.

Як випаяти мікросхему з плати

Наприклад, на друкованій платі, яка ще знадобиться, потрібно замінити згорілу мікросхему. Знайшовши аналогічну смд-шку, само собою зрозуміло, від старої доведеться позбутися. Тому в першу чергу потрібно демонтувати мікросхему з плати, потім ретельно підготувати контакти та впаяти нову.

Для цих цілей найкраще використовувати паяльний фен, а не щось інше. Не будемо вдаватися до переваг паяльних фенів, вони більш ніж очевидні. Отже, виставивши температуру на фені в межах 350 градусів та вибравши компактну насадку для паяння мікросхем, можна приступати до процедури демонтажу смд-шки з плати.

Як було сказано раніше, тут важливо не перегріти доріжки плати, бо вони легко відлетять від неї. Також можна зіпсувати інші компоненти. Щоб цього не сталося, слід водити насадкою фена по краях мікросхеми, намагаючись не виходити на середину. Коли припій почне плавитися, можна вільно витягувати згорілу мікросхему з плати, використовуючи для цього підходящий за розмірами пінцет.

Підготовка плати до впаювання мікросхеми

Після демонтажу мікросхеми можна побачити, що у платі залишилася якась кількість зайвого припою. Тому перш ніж припаювати нову мікросхему його слід позбутися.Видаляти зайвий припій з плати найкраще за допомогою мідного обплетення.

Для цього потрібно розігріти «пагорбки» зайвого припою паяльником, після чого зібрати весь припій на мідне обплетення. Коли зайве олово зібране, можна готувати контактні доріжки плати.

Щоб підготувати контакти, необхідно буде протерти їх ватною паличкою, попередньо змоченою у спирті. Таким чином, вийде позбутися нагару, що утворився на платі.

Як паяти мікросхеми паяльним феном

На цьому практично все, і коли контактний майданчик протертий спиртом, його необхідно злегка змастити флюсом. Можна використовувати спеціальні флюси для мікросхем, наприклад RMA-225-LO, AMTECH RMA-223 та інші.

Після цього необхідно встановити мікросхему на контактний майданчик, обов’язково орієнтуючись на гурток. Потрібно знати, що нумерація висновків мікросхеми починається саме від нього, суворо проти годинникової стрілки.

Потім використовуючи паяльний фен потрібно ретельно прогріти контакти. При цьому тримати фен слід лише перпендикулярно до плати. Після того, як припій почне плавитись, мікросхема сама встановиться на контактний майданчик.
