Паяння мікросхем паяльною станцією

Випаяти і назад впаяти мікросхему звичайним паяльником не під силу навіть гуру паяльної справи. Не допоможуть і різні хитрощі у вигляді прасок і маленьких газових пальників, які мають зворотний бік плати.

Для паяння мікросхем краще нічого не вигадати, ніж паяльна станція. І якщо вам часто доводиться стикатися з пайкою мікросхем та SMD компонентів загалом, то обов’язково потрібно купити паяльну станцію.

Сьогодні вартість паяльної станції на тому ж «Озоні» починається трохи більше ніж 2 тисячі гривень. Дешевше коштує тільки паяльник з регулюванням температури та набором флюсів у коробочці.

При цьому, придбавши паяльну станцію, ви отримаєте професійний інструмент для паяння мікросхем і SMD чіпів. Про те, як паяти мікросхеми паяльною станцією, читайте у цій статті сайту.

Що знадобиться для паяння мікросхем

Придбавши паяльну станцію, не полінуйтеся і подивіться відео в інтернеті, як саме її користуватися. Також не пожадуйте на нормальний флюс, спеціально призначений для паяння радіокомпонентів.

Паяти мікросхеми каніфоллю та паяльною станцією, це згубна справа. Найкраще для цих цілей підходить рідкий флюс-гель, наприклад той же NS 559 ASM. А взагалі флюсів для паяння мікросхем існує велика різноманітність, тому є з чого вибирати. Їхня вартість починається від 200 гривень і вище, тому можна пробувати нескінченно.

Також для паяння мікросхем знадобляться різні допоміжні пристрої, а саме:

• набір пінцетів;
• олововідсмоктувач;
• приблуда для підхоплення чіпа та його витягування з плати;
• фольга для захисту компонентів SMD, які розташовуються поблизу мікросхеми.

Взагалі, не варто гаряче намагатися відразу ж випаяти мікросхему. Як би це не здавалося смішним, але треба добре продумати всі кроки своїх дій. Особливо це стосується захисту SMD резисторів, конденсаторів та інших мініатюрних елементів на платі, які можуть пошкодитися при випоюванні мікросхеми внаслідок впливу високої температури.

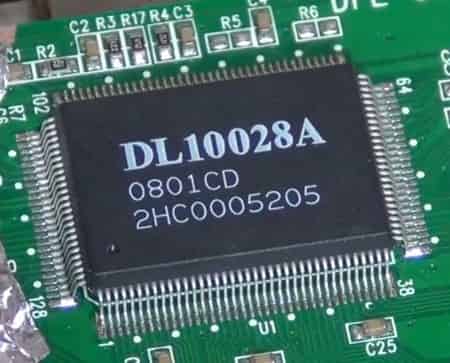

Для захисту SMD компонентів на платі, використовуйте фольгу.

Паяння мікросхем паяльною станцією: основні моменти

Отже, все готове для випоювання мікросхеми, наступні кроки та черговість дій така:

• акуратно наносимо за допомогою дозатора тонким шаром флюсу на контакти мікросхеми;
• під мікросхему засовуємо спеціальну приблуду у вигляді двох зволікань, щоб підчепити мікросхему, коли припій стане рідким (у мене вона йшла в комплекті зі станцією ELEMENT 902D);
• потім виставляємо на станції температуру 400 градусів і середній потік повітря;
• не забуваємо про насадку, краще вибрати середніх чи маленьких розмірів.

Далі круговими рухами, щоб не було термошоку, починаємо розігрівати ніжки мікросхеми, доки не потече припій. При необхідності, якщо припій довго не розігрівається, можна пограти з налаштуваннями паяльної станції, трохи збільшити температуру та швидкість повітря.

Після того, як припій розплавився, витягти мікросхему не складе особливих труднощів. Для цього її потрібно трохи підчепити дротом. Можна не боятися, що доріжку заллє оловом, нічого цього не станеться. Далі для того, щоб впаяти нову мікросхему, потрібно вирівняти доріжки, нагрів їх повторно феном, але вже без мікросхеми, щоб олово розподілилося максимально рівномірно на платі.

При цьому не забуваємо про «ключ» при зворотному впаюванні мікросхеми і повторне нанесення флюсу на контакти. При впаювання мікросхеми її бажано чимось зафіксувати, щоб трохи втиснути в контакти і щоб її не здуло повітрям.

При цьому ніякого припою наносити не треба, того припою що є, вже буде достатньо для того, щоб впаяти мікросхему з використання фена і паяльної станції. Після паяння забуваємо промити контакти і додатково переконатися в тому, що жоден з них не залитий з сусіднім оловом.
